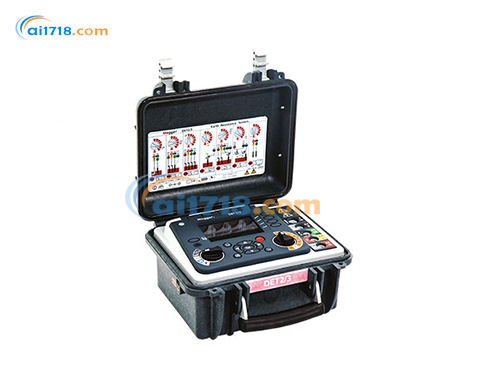

DET2/3接地電阻測試儀簡介 ：
?DET2/3接地電阻測試儀功能強大，結構緊湊，旨在測量接地電極電阻和土壤電阻率。
?DET2/3提供了全面的測試方法，并且在四端子測量法方面表現出色，從而消除了測量中電流電路的電阻。
?DET2/3是用于大型或更復雜的接地系統（包括通信接地系統和困難的測試環境）的可靠儀器。它可以根據BS 7430（接地），BS- EN-62305（防雷），IEEE standard 81和鐵路應用進行測試。土壤電阻率測量可用于確定*佳的電極設計和位置，以及進行考古和地質調查。
DET2/3接地電阻測試儀優勢 ：
?1mΩ的高分辨率，非常適合大型接地系統
?多種測試模式
?高精度的接地電極網格和土壤電阻率測試
?可充電的電池電源可以全天持續快速充電（長達10小時）
?具有IP65防護等級的堅固儀器
?自動測試頻率選擇，具有濾波器和大電流功能
?診斷軌跡顯示
?數據存儲
?大型彩色顯示屏可顯示數字和圖形結果
DET2/3接地電阻測試儀特性 ：
高精度接地測量
DET2 / 3提供了*的1mΩ分辨率的接地電極電阻測量。借助其微處理器控制的系統，它通過提供出色的錯誤檢測功能和大型彩色顯示屏上顯示的完整測試信息，提供了一種靈活且“用戶友好”的接地測試方法?？梢钥焖佥p松地調整測試頻率，測試電壓和濾波，從而可以克服可能影響測試的不利條件。分辨率為0.5 Hz的寬帶測試頻率可用于消除地球噪聲引起的誤差。
DET2 / 3還包括自動頻率選擇功能，該功能可掃描噪聲水平*低的頻率，然后在該頻率下運行測試。
?單電阻范圍：從0.01Ω至1.0kΩ
?顯示：三位數顯示
?精度：±3％（±2位數）
?短路電流：200 mA連續性測試電流
?零引線：引線電阻補償（NULL）的*大引線電阻為10Ω
使用*新的處理器，DET2 / 3可以提供其測量的實時跟蹤，以圖形方式顯示被測系統的噪聲量-這是的接地測試工程師的強大診斷工具。使用*新的處理器和大容量內部存儲器可以立即計算電阻率（Wenner或Schlumberger方法），并可以保存一整天的測試結果。測試結果數據可以直接通過USB閃存驅動器下載，也可以直接下載到運行PowerDB?軟件的Windows PC
防風雨和堅固外殼
DET2 / 3密封達到IP54標準，可在運行過程中提供防風雨功能（打開箱蓋）。當箱蓋關閉時，其防護標準為IP65（水和灰塵損壞）。該機殼由堅韌輕質的聚丙烯制成，可承受戶外使用的不平和跌落。便攜式電源
內置鋰離子電池可進行一整天的測試。
鋰離子電池具有快速充電功能，如果在午休時間充電，則電池可以提供一個下午的測試時間。DET2 / 3還可以通過標準的12kVDC電池電源工作。
配件
MCC1010和MVC1010
?用于無樁測試
?用于ART測試

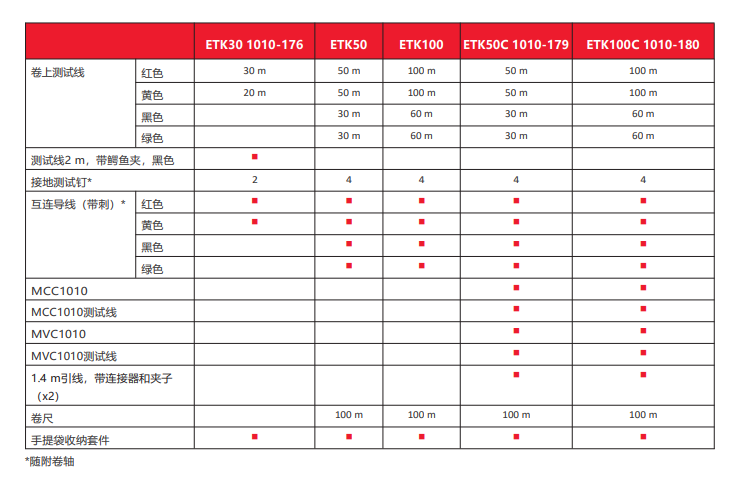

帶釘電纜盤
?堅固的手柄和順暢的放風動作
?電纜“直通”
?20 m，30 m，50 m，60 m或100 m電纜
?可連接的25厘米（10英寸）土釘
?尖刺可以錘入地面
?獨特的菊花鏈功能可增加長度
連續性測試電纜和線夾
?1.4 m電纜
?2線連接電纜
?鱷魚夾
?探針 配件袋
?擁有全套配件
?防水
?增韌的底部，適合戶外使用
|

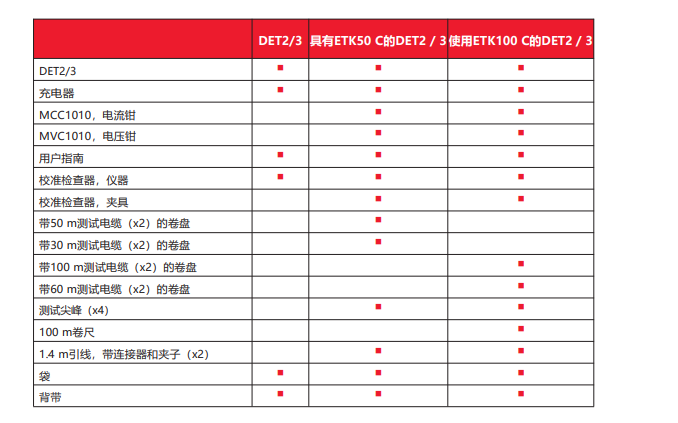

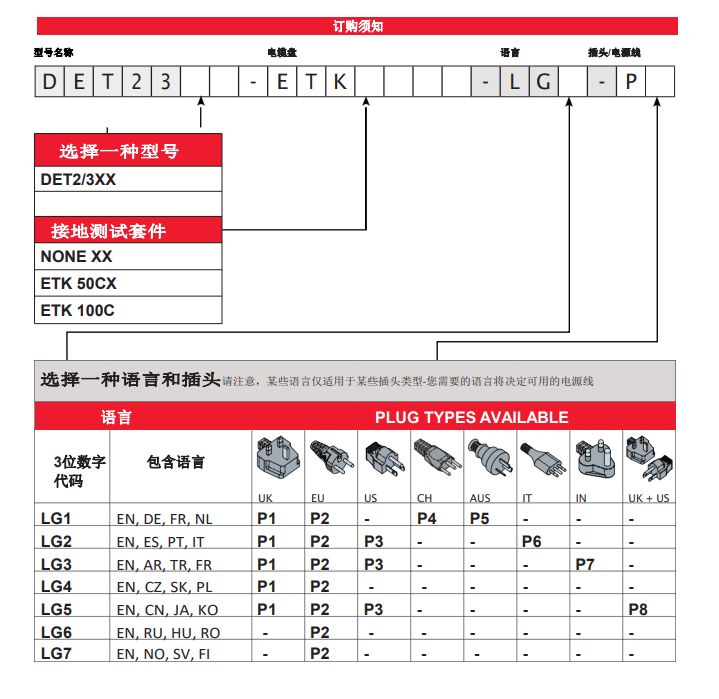

訂購信息 |
|
|
電纜卷盤套件ETK30 |
1010-176 |
|
電纜卷盤套件ETK50 |
1010-177 |
|
電纜卷盤ETK100 |
1010-178 |
|
電纜卷盤ETK50C |
1010-179 |
|
電纜卷盤ETK100C |
1010-180 |
|
夾鉗MCC 1010 |
1010-516 |
|
夾鉗MVC1010 |
1010-518 |
|
12 VDC電源線 |
1010-183 |
|
端子適配器，可拆卸改裝，用于C1，P1，P2，C2連接器 |
6220-803 |
|
電源18V73-5A |
1010-793 |
|
2、3和4極電阻測量 |
|
|
范圍 |
0.001Ω至20.00kΩ自動量程 |
|
顯示 |
四位數顯示 |
|
準確性 |
在23°C±2°C時讀數的±0.5％±2位 |
|
3P |
±10毫歐 |
|
2P |
±20毫歐 |
|
操作不確定性 |
讀數的±2％，±2位 當尖峰電阻低于100Ω±讀數的5％時（滿足IEC61557操作不確定性要求，讀數超過10mΩ）
±2位±10mΩ （滿足IEC61557操作不確定 性 要 求 ， 讀 數 超 過10mΩ） |
|
測試標準 |
BS 7430 （ 接 地 ）
BS 62305（防雷）
BS EN50122 （ 鐵路）
IEEE standard 81
|
|
測試頻率 |
10 Hz至200 Hz，步長為0.5赫茲 |
|
測試電流 |
*大50 mA |
|
*大輸出電壓 |
低于50 V rms |
|
*大干擾 |
*高50 V pk至pk |
|
溫度系數 |
在整個工作溫度下，每°C <±0.1％溫度 |
|
3和4極ART（選擇性）電阻量測 |
|
|
范圍 |
0.01Ω至10.00kΩ自動量程 |
|
準確性 |
讀數的±5％在23°C時為±3位±2°C |
|
無樁電阻測量 |
|
|
范圍 |
0.01到200Ω |
|
準確性 |
±7％精度，±3位數 |
|
漏電流 |
|
|
范圍 |
0.00 A至2.00 A |
|
準確性 |
±5％（±3位數） |
IP54可操作（開蓋）
IP65存儲（關蓋）
溫納：PE = 2 π a RW
斯倫貝謝：PE = π b (b+a) R/a
儀器規格
顯示
4.3英寸QWVGA，日光下可見的背光色
工作溫度
-10至40°C
工作濕度
40°C時*大90％RH
儲存溫度
-20至60°C
IP等級
測量等級
第四類貓300 v
電源供應
內置鋰離子電池或外部12-18 V，65 W，直流電源
電池壽命
長達10小時的使用
電池充電時間
快速充電至50％3小時100％
安全
符合IEC 61010
電磁兼容
符合IEC 61326
外型尺寸
長315 x寬285 x高181毫米（12.4 x 11.2 x 7.1英寸）
重量
4.5公斤（9.9磅）
資料下載
通過USB 2.0連接到PC
數據存儲
板載500個記錄存儲，可下載為* .txt
USB A型
數據下載到USB驅動器
USB B型
數據下載到電腦
電阻率計算
噪聲，電壓和電流
測試模式
內部設定2P，3P，ART（選擇性），4P，放樣（鉗位）模式
輔助輸入
MC1010，MVC1010
