美國MEGGER EGIL200/211/213/223/241/EGIL243斷路器分析儀由愛儀器儀表網代理，EGIL200/211/213/223/241/EGIL243斷路器分析儀 開發的重點是易用性，確保將設置測量所花費的時間保持在*低限度。因此，使用 EGIL200，您可以快速獲得測試結果。備受用戶歡迎！現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

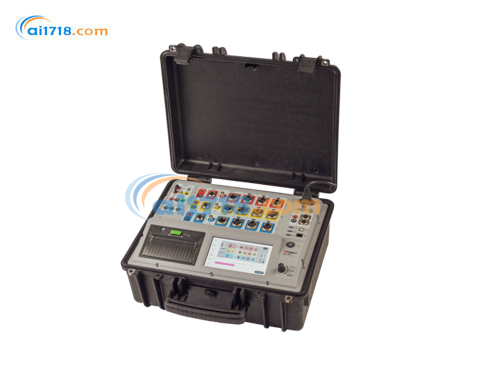

EGIL200/211/213/223/241/EGIL243斷路器分析儀描述
EGIL200系列 是 Megger 新系列斷路器分析儀中的*款產品。它是與全球行業參考團體密切合作設計的，借鑒了市場*且非常成功的 Megger TM 系列斷路器分析儀的經驗。
EGIL200 開發的重點是易用性，確保將設置測量所花費的時間保持在*低限度。 因此，使用 EGIL200，您可以快速獲得測試結果。
與測試對象的連接也得到了簡化，只需一次連接，*可以進行以下所有操作或測量：
1. 主觸點和 PIR 觸點的時序
2. 分閘、合閘 1 和 2 線圈的線圈電流分析
3. 站電壓測量
4.動作測量
5. 電機電流測量
6. 合閘、分閘 1 和分閘 2 的*小啟動電壓測試
EGIL200 的主要儀器和配件專為*苛刻的現場條件而設計，是您進行日常、輕松的斷路器狀態評估的完整工具箱。
EGIL200優點
EGIL200 提供 IEEE C37 和 IEC 62271 標準的所有標準測
量，并將 TM 系列的高端功能帶入經濟實惠的中端市場：
■ 提供基于國際標準的所有標準測量
■ 直觀且用戶友好的操作——從儀器通電到記錄測量結果所需的用戶干預*少
■ 儀器安裝在堅固耐用的 IP67 防護箱中，附件裝在易于攜帶的背包中
■ 專為中高壓斷路器設計
■ 一鍵生成 pdf 報告或在可選的集成打印機上打印
■ 用于分閘線圈 2 的專用控制輸出
■ 多功能控制通道，只需一個連接即可管理控制脈沖，并可測量站電壓和線圈電流
■ 電絕緣和極性獨立的輔助觸點定時通道，自動適應干觸點和濕觸點
■ 得益于獲得專利的有源干擾抑制技術，可準確測量插入前電阻器（PIR）的接觸時間和電阻值

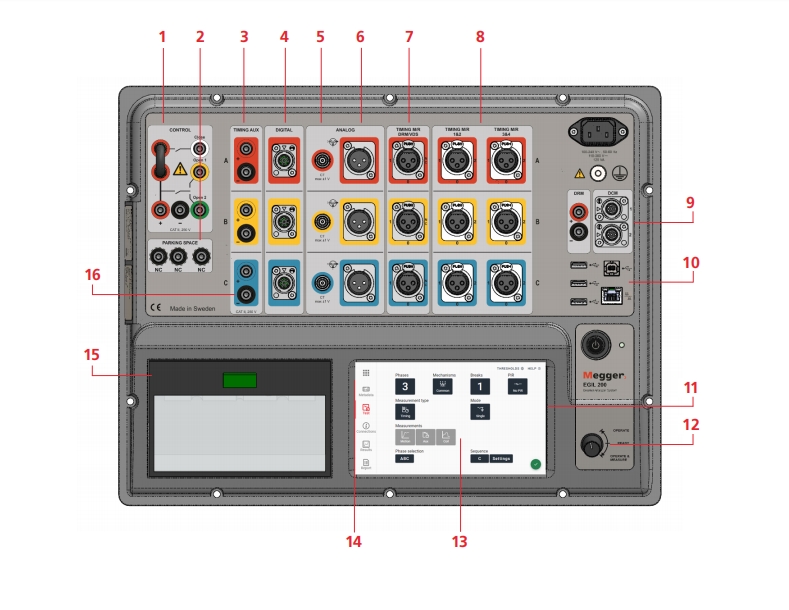

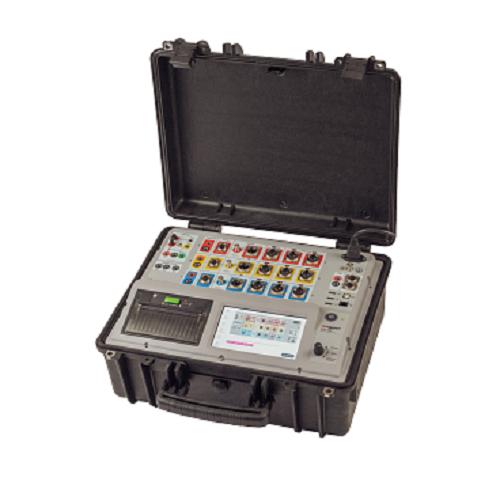

特點和優點
1. CONTROL
斷路器控制（合閘、分閘 1 和分閘 2）站電壓和線圈電流測量
2. PARKING SPACE
用于安全斷開線圈電路
3. TIMING AUX
3個輔助觸點計時通道
4. DIGITAL
3 個數字輸入，用于增量運動傳感器（編碼器）
5. 1-3 BNC INPUTS
1-3 個 BNC 輸入，專用于電流鉗
6. MULTI-PURPOSE CHANNELS
1-3個多功能模擬通道
7. TIMING M/R, DRM/VDS
主觸點和電阻觸點的時序、DRM、SRM 和 VDS 時序（每相 1個斷點）
8. TIMING M/R
每相*多 4 個斷口的主觸點和電阻觸點計時
9. DCM 雙端接地? 和 DRM 以備將來使用雙端接地? 計時輸入（可選附件）和 DRM 控制輸出（可選
附件）
10. USB 和以太網端口
3 × USB A, 1 × USB B 和 1 x RJ45
11. LCD SCREEN
7” 高可見度觸摸屏
12. 動作 / 測量旋轉開關
13. 圖像
對比度豐富的圖像可獲得*佳可見性和理解
14. 用戶界面
基于工作流程（銘牌、測試設置、連接、結果、報告）
15. 打印機
可選 4 英寸熱敏打印機
16. 彩色編碼連接器和引線
便于驗證連接
CM-21300
CM-22100
CM-22300
CM-24100
CM-24300
訂購信息
項目
貨號
EGIL 211
1 斷口/相,1個模擬通道, 無附件
CM-21100
1 斷口/相,1個模擬通道, 打印機, 無附件
CM-21101
1 斷口/相,1個模擬通道, 高壓引線套件
CM-21180
1 斷口/相,1個模擬通道, 打印機,高壓引線套件
CM-21181
1 斷口/相,1個模擬通道, 中壓引線套件
CM-21190
1 斷口/相,1個模擬通道, 打印機, 中壓引線套件
CM-21191
EGIL 213
1 斷口/相,3個模擬通道, 無附件
1 斷口/相,3個模擬通道, 打印機, 無附件
CM-21301
1 斷口/相,3個模擬通道, 高壓引線套件
CM-21380
1 斷口/相,3個模擬通道, 打印機,高壓引線套件
CM-21381
1 斷口/相,3個模擬通道, 中壓引線套件
CM-21390
1 斷口/相,3個模擬通道, 打印機, 中壓引線套件
CM-21391
EGIL 221
2 斷口/相,1個模擬通道, 無附件
2 斷口/相,1個模擬通道, 打印機, 無附件
CM-22101
2 斷口/相,1個模擬通道, 高壓引線套件
CM-22190
2 斷口/相,1個模擬通道, 打印機,高壓引線套件
CM-22191
EGIL 223
2 斷口/相,3個模擬通道, 無附件
2 斷口/相,3個模擬通道, 打印機, 無附件
CM-22301
2 斷口/相,3個模擬通道, 高壓引線套件
CM-22390
2 斷口/相,3個模擬通道, 打印機,高壓引線套件
CM-22391
EGIL 241
4 斷口/相,1個模擬通道, 無附件
4 斷口/相,1個模擬通道, 打印機, 無附件
CM-24101
4 斷口/相,1個模擬通道, 高壓引線套件
CM-24190
4 斷口/相,1個模擬通道, 打印機,高壓引線套件
CM-24191
EGIL 243
4 斷口/相,3個模擬通道, 無附件
4 斷口/相,3個模擬通道, 打印機, 無附件
CM-24301
4 斷口/相,3個模擬通道, 高壓引線套件
CM-24390
4 斷口/相,3個模擬通道, 打印機,高壓引線套件
CM-24391
|
EGIL200/211/213/223/241/EGIL243斷路器分析儀規格 |
|
|
規格在 30 分鐘預熱時間后有效。系統時基漂移每年 0.001 %。規格如有更改，恕不另行通知。 |
|
| 環境 | |
|
應用環境 |
適用于中高壓變電站及工業環境 |
|
溫度 |
|
|
操作 |
-20 °C 到 +55 °C (-4 °F 到 +131 °F) |
| 儲存和運輸 |
-40 °C 到 +70 °C (-40 °F 到 +158 °F) |
|
濕度 |
5 % – 95 % RH, 無凝結 |
|
海拔 |
操作 高達 2000 米（6562 英尺），電源上* 大 240 V AC / 250 V DC，控制和計時輔 助輸入上的*大 250 V AC / 300 V DC。
（16404 英尺）之間，電源、控制和計 時輔助輸入上的*大 150 V AC/DC |
|
CE-標記 |
|
|
LVD |
2014/35/EU |
|
EMC |
2014/30/EU |
|
RoHS |
2011/65/EU |
|
常規 |
|
|
輸入電源
（標稱） |
100 – 240 V AC, 50/60 Hz, 110 – 250 V DC |
|
功耗 |
200 VA (*大) |
|
尺寸 |
474 x 415 x 214 mm (18.7” 16.3” 8.4), |
|
重量 |
12 kg (26.5 lbs) |
| IP-等級 (IEC 60529): | |
|
關上外殼 |
IP67 |
|
打開外殼 |
IP20 |
|
顯示器 |
7" (17.8 cm) LCD, 電容式觸摸屏 |
|
可用的語言 |
英語、法語、德語、西班牙語和瑞典語 |
|
通訊接口 |
|
| USB |
3 USB A, 1 USB B |
|
連接器 |
用于連接外部 PC 的 RJ45 連接器 |
|
鍵盤 |
屏幕和可選的 USB 鍵盤 |
|
外部輸出 |
|
|
SDRM20X 的觸發輸出 |
|
|
輸出電壓 |
12 V DC ±10 % |
|
短路保護 |
PTC 250 mA |
|
開關電流 |
<250 mA, 阻性負載 |
|
控制部分 |
|
|
常規 |
|
|
控制脈沖輸出 |
合閘、分閘 1 和分閘 2（與大地和彼此電絕緣） |
|
時基誤差 |
±0.01 % 讀數 ±1 采樣間隔 |
|
*大采樣率 |
40 kHz |
|
測量時間 |
10 kHz 采樣率下 36 秒 |
|
非彈跳開關 |
|
|
*大電流 |
20 A AC / DC, 脈沖≤20毫秒 |
|
*大持續電流 |
5 A |
|
持續時間 |
用戶可配置，步長為 1 ms |
|
延遲 |
用戶可配置，步長為 1 ms |
|
電流測量 |
|
|
測量范圍 |
±20 A |
|
分辨率 |
16 位 |
|
誤差 |
±2 % 讀數 ±0.1 % 范圍 |
|
電壓測量 |
|
| *大電壓 |
250 V AC, ±300 V DC |
| 測量范圍 |
± 400V |
| 分辨率 |
16 位 |
| 精度 |
±1 % 讀數 ±0.1 % 范圍 |
|
計時 M/R 部分 |
|
|
常規 |
|
|
通道數 |
訂購時可選擇 3,6 或 12 |
|
時基誤差 |
±0.01 % 讀數 ±1 采樣間隔 |
| *小分辨率 |
0.05 ms |
| *大采樣率 |
40 kHz |
| 測量時間 |
10 kHz 采樣率下 36 秒 |
|
主觸點和電阻觸點的時序 |
|
|
開路電壓 |
切換 ±12 V ±10 % |
|
短路電流 |
22 mA ±10 % |
|
50/60 Hz 干擾抑制 |
|
|
主動干擾抑制，Megger 專利 |
|
|
瞬態干擾抑制 智能數字濾波器 |
|
|
狀態閾值 |
|
|
用戶可配置閾值 |
|
|
主觸頭 |
合閘 < 10 ? < 分閘（出廠默認值） |
|
主觸頭和電阻觸頭 |
主觸頭 < 10 ? < PIR < 10 k? < 分閘 （出廠默認設置） |
|
PIR電阻測量 |
|
|
支持的 PIR 類型 |
線性 PIR |
|
測量范圍 |
10 ? – 10 k? |
| 誤差 |
±10 % 讀數 ±0.1 % 范圍 |
| 電壓測量（僅 TIMING M/R、DRM/VDS 輸入） | |
|
測量范圍 |
±50 V 和 ±2.5 V |
|
分辨率 |
16 位 |
| 精度 |
±1 % 讀數 ±0.1 % 范圍 |
|
模擬部分
常規
|
|
| 通道數量 |
1 或 3 個隔離通道 |
| 時基誤差 |
±0.01 % 讀數 ±1 采樣間隔 |
|
*大采樣率 |
40 kHz |
| 測量時間 |
10 kHz 采樣率下 36 秒 |
|
傳感器電阻 |
500 ? – 5 k? |
|
輸出 |
|
|
電壓 |
10 V DC ±5 % |
|
*大輸出電流 |
30 mA |
|
電壓測量 |
|
| *大電壓 |
±10 Vpeak |
| 測量范圍 |
±1 V 和 ±10 V |
| 分辨率 |
16 位 |
|
精度 |
|
|
1 V 范圍 |
±0.1% 讀數 ±0.1% 范圍 |
|
10 V 范圍 |
±1 % 讀數 ±0.1 % 范圍 |
|
外部電流測量 |
|
|
*大輸入 |
±1 Vpeak |
|
縮放 |
可在軟件中選擇 |
|
數字部分
常規
|
|
|
通道數 |
3 |
|
支持的類型 |
增量式傳感器，RS422 |
|
時基誤差 |
±0.01 % 讀數 ±1 采樣間隔 |
|
*大采樣率 |
40 kHz |
|
測量時間 |
10 kHz 采樣率下 36 秒 |
|
輸出 |
|
|
電壓 |
12 V DC ±5 % |
|
*大輸出電流 |
300 mA |
|
數字輸入 |
|
|
范圍 |
±32000 脈沖 |
|
分辨率 |
1 脈沖 |
|
精度 |
±1 脈沖 |
|
計時輔助部分 常規 |
|
|
通道數 |
3 個隔離通道 |
|
時基誤差 |
±0.01 % 讀數 ±1 采樣間隔 |
|
*大采樣率 |
40 kHz |
|
測量時間 |
10 kHz 采樣率下 36 秒 |
|
*大電壓 |
250 V AC, ±300 V DC |
|
連接模式 |
|
|
開路電壓 |
24 V DC ± 5 % |
|
短路電流 |
10 mA DC ±5% |
|
用戶可配置 狀態閾值 |
分閘 < -10 V < 合閘 < 10 V< 分閘 （出廠默認設置） |
|
打印機（選配） |
|
|
類型 |
熱敏打印機 |
|
紙張寬度 |
112 mm, 114 mm (4.41", 4.48") |
|
工作溫度 |
0 °C 到+60 °C (32 °F 到 +140 °F) |
|
儲存和運輸 |
-20 °C 到 +70 °C (-4 °F 到 +158 °F) |
|
