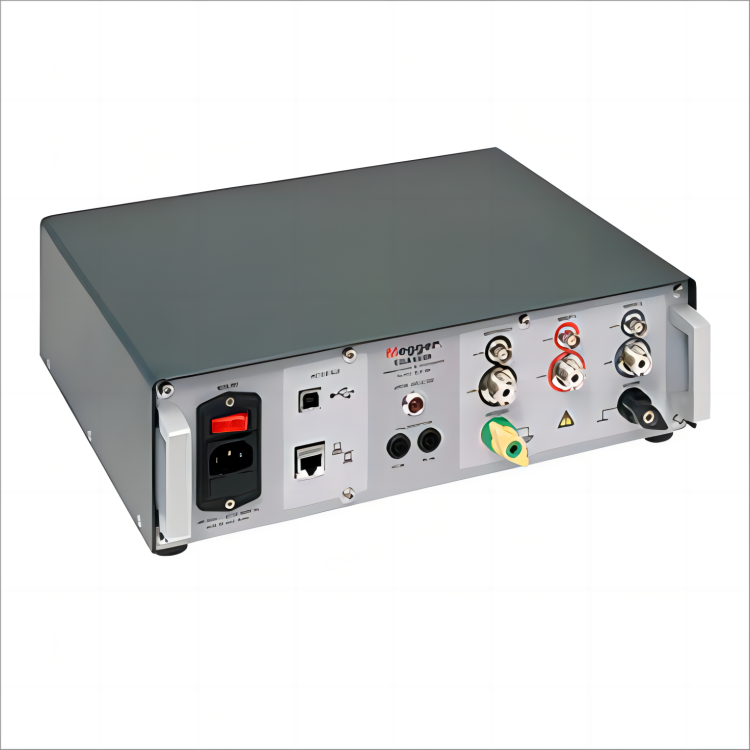

美國Megger CDAX605 高精度電容和損耗因數測試儀由愛儀器儀表網代理，本產品是一種電容和損耗因數測試裝置，可與外部電源/發電機一起使用。 它是一種結合了電橋和直接（矢量）測量的精密儀器，能夠測量電容、電阻和電感負載。，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
CDAX605 高精度電容和損耗因數測試儀應用：
在確定高壓設備絕緣質量時，工頻電容和耗散因數是*常測量的絕緣特性之一。 這兩個量可以作為接收材料的質量控制，在電氣設備的組裝和驗證期間，在安裝時或作為設備投入使用后維護計劃的一部分進行測量。 該測試是非破壞性的，用于驗證、趨勢分析和比較。CDAX605 是一種測量儀器，與交流電源和標準電容器一起使用，形成完整的測量設置。 根據設備、電源和電容器的額定值，幾乎可以在任何電壓水平下進行測試。 該裝置將接受來自被測絕緣體的高達 5 A 的測試電流，該電流可以通過使用外部電流互感器來增加。傳統的電橋方法只能測量和比較電容電流，并且由于校準的標準電容器通常在 100 到 1000 pF 范圍內可用，因此難以對 CCVT 和其他具有高比率的設備進行*測量。 借助 CDAX605 中的新技術，器件的輸入電壓可以使用傳統的參考電容器來測量，而次級低壓可以使用經過校準的電阻分壓器來測量，該電阻分壓器可以設計為提供適當的測量電流。
CDAX605 高精度電容和損耗因數測試儀應用領域：
?變壓器
?電源線
?套管
?電容器
?絕緣材料
CDAX605 高精度電容和損耗因數測試儀特點和優點：
?電容、耗散因數、電感和比率的直接讀數。 無需平衡或計算
?電容誤差 0.02%，損耗因數 0.002%
?0-360°相位測量
?參考對象可以是電容器和/或電阻器
?無需任何重新計算即可使用任何參考值
?測試對象電流可以是電容性、電阻性或電感性的任意組合
?UST-R、UST-B、UST-RB、GST-GND、GSTg-R、GSTg-B、
GSTg-RB 配置使用 3 個測量輸入
?重量輕，僅 4.4 公斤
?易于使用的圖形用戶界面，專為標準 PC 和觸摸屏操作而設計
?可選的 LabView 和 C# 計算機界面
GC-30410
根據要求提供其他電纜/連接器配置
AI-90020
AI-90010
訂購信息
項目
Cat. No.
CDAX605
AI-19090
隨附配件
電源線
接地線
以太網電纜
CDAXControl (PC SW)
運輸箱
用戶手冊
可選配件
測量電纜
9 m (30 ft) UHF 到 UHF
9 m (30 ft) Lemo 到 Lemo
GC-30420
9 m (30 ft) BNC 到 BNC
GC-30050
9 m (30 ft) BNC 到 夾子, 紅色
GC-30324
9 m (30 ft) BNC 到 夾子, 藍色
GC-30334
18 m (60 ft) BNC 到 BNC
GC-30052
18 m (60 ft) BNC 到 夾子, 紅色
GC-30326
18 m (60 ft) BNC 到 夾子, 藍色
GC-30336
高壓電阻，*大 2 kV
20 Mohm
2 Mohm
AI-90022
CDB605
CDAX 演示箱
CDAX605 高精度電容和損耗因數測試儀
環境
|
應用領域 |
該儀器適用于高壓測試室和實驗室以及變電站 和工業環境。 |
|
環境溫度 |
|
|
操作 |
-20°C 到 +55°C (-4°F 到 +131°F) |
|
存儲 |
-40°C 到 70°C (-40°F 到 +158°F) |
|
濕度 |
< 90%RH, 無凝結 |
|
電壓/電流 |
讀數的 ±0.1% |
|
損耗因數 |
±（讀數的 0.05% + 0.002%），測量電流為 15 μA 至 5 A |
|
相 |
±0.02 mRad，15 μA 至 5 A 測量電流 |
|
校準 |
自動平衡：自動平衡以在允許的工作溫度間 隔內（穩定 15 分鐘后）的任何溫度下達到指 定的精度。 推薦的校準間隔為 2 年。 |
|
*大分辨率 |
|
| 電容 |
0.001 pF |
|
電感 |
0.1 mH |
|
損耗因數 |
1x10-6 |
|
相 |
1x10-6 |
|
測量時間 |
可選，默認 2 秒/測量 |
|
預熱時間 |
15 分鐘即可完全準確 |
CE-標識
LVD
2014/35/EU
EMC
2014/30/EU
RoHS
2011/65/EU
常規
電源電壓
100 – 240 V AC, 50/60 Hz
功耗
60 VA (max)
尺寸
儀器
335 x 300 x 99 mm (17.7” x 16.1” x 6.3”)
運輸箱
520 x 430 x 220 mm (20.5” x 17.0” x 8.7”)
重量
4.4 kg (9.7 lbs) (僅儀器)
