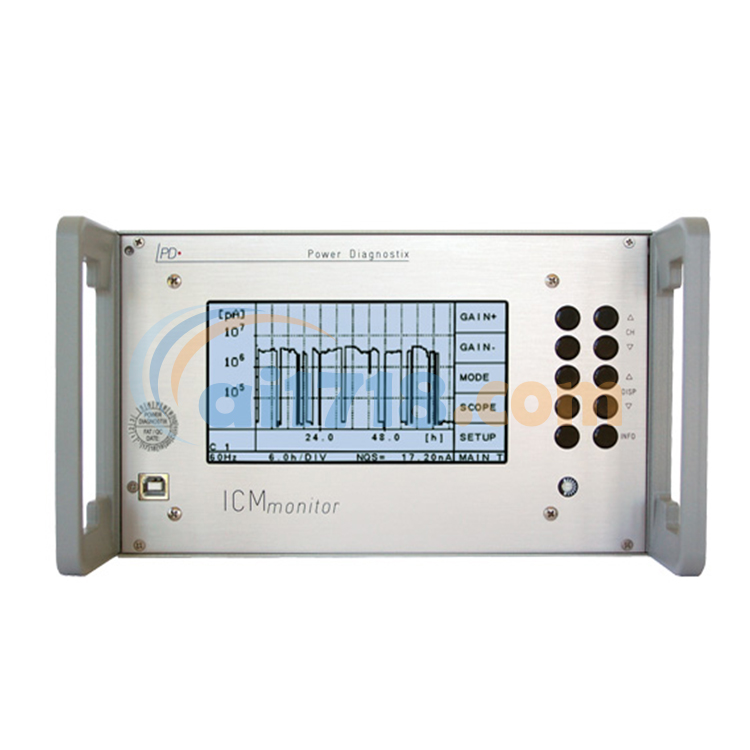

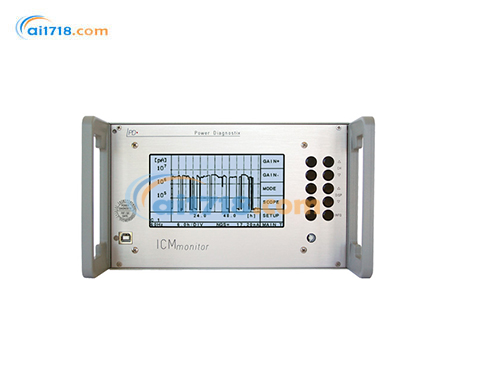

德國PDSG ICMmonitor 局放檢測儀由愛儀器儀表網代理，ICMmonitor是一款緊湊型、性能*的中、高電壓絕緣評估檢測儀器?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
ICMmonitor 局放檢測儀產品簡介：
?ICMmonitor局放檢測儀內置4通道、8通道至32通道多路采集器可對三相系統或多種傳感器進行掃描
?ICMmonitor局放檢測儀適用于長期、連續地在線對大型旋轉電機、電力電纜、電力變壓器和GIS開關進行局部放電監測
?ICMmonitor局放檢測儀是一款緊湊型、性能*的中、高電壓絕緣評估檢測儀器
?ICMmonitor局放檢測儀是數字局放檢測儀Power Diagnostix ICMseries其中的一款
適用范圍
?變壓器的局部放電在線監測及帶電檢測。
?旋轉電機、電力電纜、GIS 等高壓設備的局部放電在線監測及帶電檢測。
主要功能
?常規的脈沖電流法局部放電測量
?超聲波局部放電測量
?超高頻（UHF）局部放電測量
?高頻局部放電測量
ICMmonitor 局放檢測儀產品特點：
?可具有簡便的按鍵界面和液晶屏菜單
?具有各種噪聲處理技術，使其能在噪聲環境內有效地工作
?用戶可設定NQS或Qp的報*標準，這些值超標時可以進行觸發
?可與電腦進行連接進行數據下載或遠方控制
?被監視設備超過用戶設定的報*水平，ICMmonitor能給用戶設置的號碼撥號
?每一局放通道均可應用常規脈沖電流法、超聲波原理、超高頻（UHF）原理以及高頻局放測量；
?具有局部放電在線監測功能，可*性安裝或者臨時性帶電檢測；
?自帶背光式 LCD 顯示屏，屏幕對比度可調節，也可以通過軟件進行遠程顯示；
?自帶操作按鈕，通過操作按鈕對應屏幕菜單*可控制儀器，也可通過軟件進行完全遠程控制儀器；
?具有多種顯示模式：局放脈沖相對相位、累積圖譜、條形圖、投影、局放趨勢圖以及頻譜分析模式；
?具有噪聲抑制功能：窗口抑制，低電平識別器（LLD），選擇高、低通濾波器和選通抑制功能（gating）；
?在選擇 UHF 信號測量模式下，可顯示為視在電荷量 pC 值；
?具有選頻分析功能，顯示輸入信號的頻譜范圍 10kHz 至 10MHz，可選帶寬 9kHz 或 270kHz 進行測量；
?同步信號：具有內同步功能，可與主機低壓交流電源同步；外同步功能，可與試驗電源進行同步；
?具有報*信號輸出接口，儀器可設置 Qp 和 NQS 報*閾值，局放量超過閾值儀器輸出報*信號。
訂購信息
Product
Order no.
4-channel ICMmonitor, 1/2 19-inch desktop housing
PX10301
4-channel ICMmonitor, 2/3 19-inch rack mounting enclosure
PX10371
4-channel ICMmonitor, 19-inch rack mounting enclosure
PX10378
4-channel ICMmonitor, DIN rail mounting enclosure
PX10370
4-channel ICMmonitor, DIN rail mounting enclosure
without display
PX10372
4-channel ICMmonitor, portable Explorer case
PX10308
8-channel ICMmonitor, portable Explorer case
PX10377
12-channel ICMmonitor, 19-inch desktop housing
PX10384
Cable set for permanent outdoor installation
(e.g., transformers and switchgear)
PX17023
Cable set for permanent indoor installation
(e.g., rotating machines and cables)
PX17199
Cable set for portable ICMmonitor with 4-channel
multiplexer
PX17048
Cable set for portable ICMmonitor with 8-channel
multiplexer
PX17117
Software
Order no.
ICMmonitor control software
PX19003
ICMmonitor device driver license for an additional
instrument
PX19023
ICMexpert software for PD pattern classification
PX19002
Options
Order no.
8-channel multiplexer (eight PD inputs, one sync. input)
PX10306
8-channel multiplexer (eight PD inputs, eight sync. inputs)
PX10302
12-channel multiplexer (twelve PD inputs, one sync. input)
PX10303
Built-in monitoring web server MWS
PX90048
External monitoring web server MWS, DIN rail mountable
PX90054
Mobile communication interface MCI2
PX90058
2-years VPN license for mobile communication interface
PX90059
10-years VPN license for mobile communication interface
PX90063
IEC 61850 interface
PX10420
Four auxiliary outputs
PX10356
Eight auxiliary outputs
PX10354
Four auxiliary inputs
PX10352
Six auxiliary inputs
PX10407
Industrial monitoring cabinet PDMAR500
PX90044
Temperature control system for industrial
monitoring cabinet
PX90056
Remote control computer system with pre-installedsoftware
PX90000
IP65 protective housing ICMoutlander
PX10381
Set of measuring cables is NOT included with the instrument
and must be ordered separately.
ICMmonitor 局放檢測儀技術參數
| 采集單元 |
|
| 工作電壓 |
85–264 VAC，47–440 Hz （自動的） |
|
熔斷電流 |
1.6A （延時） |
|
電源要求 |
大約 40VA |
|
顯示及屏幕尺寸 |
背光式 LCD，120mm×64mm |
|
顯示分辨率 |
128 x 240 Pixel b/W |
| 操作 |
10 個菜單按鈕 |
|
輸入阻抗 |
（PD） 50Ω（不使用前置放大器）；10kΩ//50pF（RPA1 輸入，可選擇的） |
|
輸入靈敏度 |
＜400μV （RPA2 輸入，標準的，AMP 模式）；＜200μV （RPA1 輸 入，可選擇的，AMP 模式）；＜5μV （9kHz 帶寬，SPEC 模式）； ＜50μV （270kHz 帶寬，SPEC 模式） |
|
*大輸入電壓 |
5V（AMP 模式）；120mV（270kHz 帶寬，SPEC 模式）； 5mV（9kHz 帶寬，SPEC 模式）；140Vrms（200Vpeak）（SYNC 輸入） |
|
低頻截止頻率（-6dB） |
40、80 或 100kHz （軟件控制，AMP 模式） |
|
高頻截止頻率（-6dB） |
250、600 或 800kHz （軟件控制，AMP 模式） |
|
采集帶寬 |
2MHz-20MHz （內置 RPA2，標準的，AMP 模式）；40kHz-800kHz （內 置 RPA1，可選擇的，AMP 模式）；300MHz-2000MHz （外部 FCU2， 可選擇的，AMP 模式） |
|
頻率范圍 |
10kHz-10MHz （SPEC 模式） |
|
帶寬 |
9kHz 或 270kHz （SPEC 模式） |
|
同步信號 |
耦合輸入，和自動與電源同步；10Hz-510Hz （自動） |
|
外部同步（可選擇） |
*大輸入 100Vrms，1MΩ//200pF |
|
記錄器輸出（可選擇） |
0-10V，R=100Ω（重新轉換模擬 NQS） |
|
串行接口 |
RS232，57.6kBits-1 |
|
工作溫度 |
10-40℃ （無結露）；0-55℃（可選擇） |
|
重量 |
大約 4kg （取決于選擇的配置） |
|
外形尺寸 |
便攜式版本 133×236×295mm3 （H×W×D） |
| A/D轉換器 |
8 bits (unipolar) |
|
PDSGICMmonitor 局放檢測儀說明文檔 |
|
|
|
|
|
|
|
-
