德國PDSG ICMcompact 局放檢測儀由愛儀器儀表網代理，本產品是高壓診斷方面質量上乘通用性好的測量儀器?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

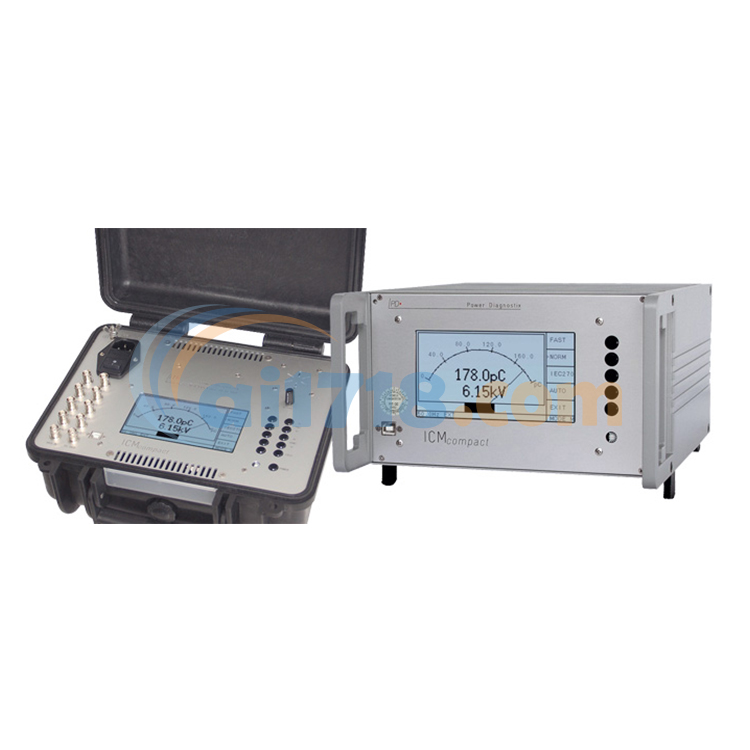

ICMcompact 局放檢測儀產品簡介：
?ICMcompact 局放檢測儀現廣泛應用在各地的發電、輸配電、制造、研究行業的絕緣評估
?ICMcompact 局放檢測儀是一個獨立使用的局放探測儀．主要用于絕緣的質量檢驗及控制，可與 PC 連接進行數據的存儲
?ICMcompact 局放檢測儀是一種用來評估中高壓設備絕緣狀況的可獨立使用且結構緊湊的儀器。它經常用于高壓設備生產過程中的質量保證與質量控制試驗
?ICMcompact 局放檢測儀成為先進的分相式局放波形分析設備，適用于科研、電力公司及其他工業領域
ICMcompact 局放檢測儀產品特點：
?具有簡單的按鈕操作并在內嵌的LCO 顯示屏上有菜單
?LCO 顯示方式包括帶有可調指針靈敏度的簡單的局放電量表、反映缺陷特性的單色分放電圖譜及以示波方式表示的相位上的放電脈沖與施加電壓疊加的圖形
?可以與安裝了ICM軟件的電腦連接起來對屏幕顯示進抓圖或對儀器進行遠方控制
?能在噪聲環境下進行特殊的試驗和工作
?裝備有選件 DSO 電路板的ICMcompact 可用來對電力電纜的局放進行定位
?局放及其反射回聲沿被試電纜傳送：ICMcompact 能提供與電纜局放故障點成比例
|
訂購信息 |
|
| Product |
Order no. |
|
One-channel ICMcompact, half 19-inch desktop housing |
PX10104 |
|
One-channel ICMcompact, 19-inch rack mountable housing |
PX10126 |
|
One-channel ICMcompact, Explorer case |
PX10127 |
|
Four-channel ICMcompact, half 19-inch desktop housing |
PX10129 |
|
Four-channel ICMcompact, 19-inch rack mountable
housing |
PX10130 |
|
Four-channel ICMcompact, Explorer case |
PX10131 |
|
Cable set for ICMcompact with one channel |
PX17006 |
|
Cable set for ICMcompact with four channels |
PX17048 |
|
Software |
Order no. |
|
Standard control software |
PX19001 |
|
Enhanced location software |
PX19002 |
|
Update of standard control software to current revision |
PX19034 |
|
Update of enhanced location software to current revision |
PX19035 |
|
Options |
Order no. |
|
Spectrum analysis |
PX10120 |
|
PD fault location for cables |
PX10105 |
|
RIV measurement (incl. four-channel multiplexer, requires spectrum analysis option) |
PX10121 |
|
Analogue gating |
PX10102 |
|
High voltage measurement |
PX10103 |
|
Gating input for fibre optic cable |
PX10124 |
|
External twelve-channel multiplexer |
PX10107 |
|
LAN interface |
PX10122 |
|
COM TTL interface for fibre optic communication cables |
PX10123 |
|
Four auxiliary inputs |
PX10110 |
|
Remote control computer system |
PX90000 |
|
IP65 protected rugged outdoor case ICMoutlander |
PX10381 |
|
Transportation case for instruments with desktop housing and accessories |
PX18122 |
|
High transportation case for instruments with desktop housing and accessories |
PX18126 |
|
High transportation case for instruments with
desktop housing, coupling capacitor, and accessories |
PX18127 |
|
Set of measuring cables is NOT included with the instrument and must be ordered separately. |
|
ICMcompact 局放檢測儀技術參數
| 采集單元 |
|
| 工作電源 |
90–264 V AC, 47–440 Hz（自動） |
| 保險絲 |
1.6A（延時熔斷） |
| 電池 | 連續運營3小時 |
|
功率要求 |
大約40VA |
|
顯示屏幕 |
背光式 LCD |
|
顯示分辨率 |
128×240 Pixel S/W |
| 顯示尺寸 |
120 mm x 64 mm |
| 標準顯示模式 |
PD充電計，示波器式顯示，相位分辨PD模式（PRPD） |
|
操作按鈕 |
5 個菜單按鈕 |
|
輸入阻抗（局放） |
50 Ω II 50 pF (AMP IN) |
|
輸入靈敏度 |
＜200μV（RPA1），＜2mV（AMP IN） |
|
下限頻率（-6dB） |
40、80 或 100kHz（軟件控制） |
|
上限頻率（-6dB） |
250、600 或 800kHz（軟件控制） |
|
同步類型 |
供電電源同步；外部同步信號同步 |
|
同步頻率范圍 |
10-410Hz（2.48 版本以上） |
|
外同步信號要求 |
*大 100Vrms |
|
記錄器輸出 |
0-10V with Ro=100Ω |
|
工作溫度 |
10-40℃（無結露） |
|
尺寸 |
236mm×133mm×300mm（不含 BNC 接口） |
| 重量 | ~4KG ~4.4KG(帶外殼) |
|
“HVM”（電壓）測量功能 |
|
| 輸入 |
“SYNC IN” |
| *高輸入電壓 |
±200Vpeak 1MΩ//200pF |
|
輸入阻抗 |
10MΩ//200pF(VLF 打開)；1MΩ//200pF |
| 同步頻率 |
10-210Hz（2.48 版本以上） 10-510Hz（特殊定制，不含 VLF） |
| A/D轉換器 |
±11bit |
| 分壓比例調整 |
可通過“DIV+/DIV-”按鈕調節 |
| 靈敏度 |
＜1.5%(標準) |
| 數值顯示 |
Urms、U/√2 值、峰值系數 |
|
“DSO”板，電纜局放定位功能 |
|
| 輸入 |
AMP IN |
| 采樣率 |
100MS/s |
|
A/D轉換器 |
±7bit |
| 時間顯示窗口 |
2…80μs（200…8000Samples） |
| 串行接口 |
56kBit/s |
|
標準電纜長度 |
10-5000m，相對 80μs，Vc=140m/μs |
| 定位精度 |
1m+0.1%電纜長度 |
|
