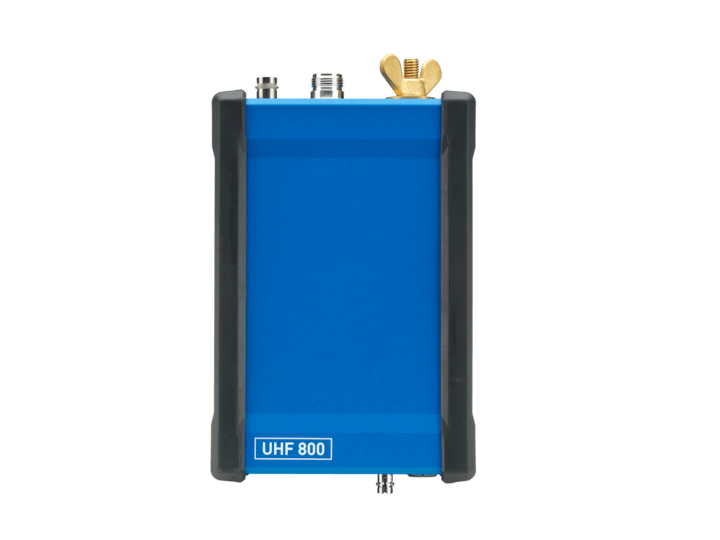

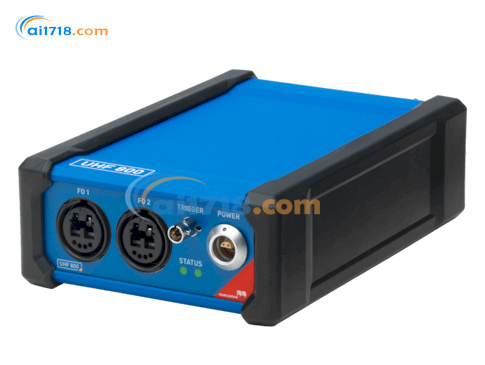

奧地利OMICRON　UHF 800 便攜式超高頻局部放電測量與分析系統

UHF 800

有以下標準的系統配置。不同的配置方式下，系統的測量通道數量不同

并且相關配件也不相同。

>通信控制器 MCU 采用了多許可概念，所有的UHF通道測量的許可協議都存在UHF 800 數據采集單元中。

>所有的軟件許可協議（例如UHF Multiband）都保存在MCU2 中。

>所有的UHF 系統標準配置和擴展配置都帶有MML。如果用戶向MPD 800 系統（默認或MML 概念）添加擴展通道

或不同的系統有者不同的 MUC 系統，該功能將非常有用。有關更多詳細信息，請參考

MPD 800 手冊或 訂購信息手冊。

圖例：

>_20 = 隨附 20m 標準長度光纖。

>_RF = 隨附模擬 RF 濾波器組件。

>_basic（*MML）= 不含 RBP1、光纖或 RF 濾波器組件。

UHF 800 單通道 系統的標準配置

采用寬頻帶測量模式進行單通道 UHF 局放測試的一般配置。其適用于各種電氣設備和應用。內含：

1×UHF 800數據采集單元

1×UHF 800

局放測量通道許可協議（UHF 800 中存儲的多 MCU 許可類型）

1× RF 模擬信號濾波器組件

1× 標準 LC 雙工光纖，20 m

1×RBP1

可充電電池（包含電池、充電器和充電線）

1×MCU2

標準主控單元（包含USB 線）

軟件：標準版軟件包

包含手冊及各種接頭和接線

P0007136：MML_20_RF

單通道 UHF 800 系統標準配置，不含 RF 濾波器和光纖

與 P0007136 : MML_20_RF 一樣，但不含 RF 模擬信號濾波器組件和光纖。

P0007136 : MML

標準配置的多通道 UHF 800 系統

以下是使用寬頻帶測量模式的UHF 800高端四單元局部放電測量系統的供貨內容：

2×UHF 800數據采集單元

2×UHF 800局放測量通道許可協議（UHF 800 中存儲的多 MCU 許可類型）

2× RF 模擬信號濾波器組件

2× 標準 LC 雙工光纖，20 m

2×RBP1可充電電池（包含電池、充電器和充電線）

1×MCU2標準主控單元（包含USB 線）

軟件：標準版軟件包

包含手冊及各種接頭和接線

P0007137 : MML_20_RF

雙通道 UHF 800 系統的標準配置，不含 RF 濾波器和光纖

與 P0007137 : MML_20_RF 一樣，但不含 RF 模擬信號濾波器組件和光纖。

P0007137 : MML

三通道 UHF 800 系統的標準配置

P0007138 : MML_20_RF

三通道 UHF 800 系統的標準配置，不含 RF 濾波器和光纖

與 P0007138 : MML_20_RF 一樣，但不含 RF 模擬量濾波器組件和光纖。

P0007138 : MML

四通道 UHF 800 系統的標準配置

與 P0007136 : MML_20_RF 一樣，但包含4x UHF 800 數據采集單元以及相應數量的測量許可協

議、RF 模擬量濾波器組件和RBP1 可充電電池。

P0007140 : MML_20_RF

六通道 UHF 800 系統的標準配置

議、RF 模擬信號濾波器組件和RBP1 可充電電池。

六通道 UHF 800 系統的標準配置，不含 RF 濾波器和光纖

P0007141 : MML

適用于 UHF 800 和 MPD 800 系統的 UHF 800 擴展包

UHF 800 擴展包

該包可為 UHF 800 標配系統或 MPD 800 標配系統擴展一個 UHF 測量通道。內含：

1× UHF 800 數據采集單元

1× UHF 800 局放測量通道許可協議（UHF 800 中存儲的多 MCU 許可類型）

1× RF 模擬信號濾波器組件

1× 標準 LC 雙工光纖，20 m

1× RBP1 可充電電池（包含電池、充電器和充電線）

包含手冊及各種接頭和接線

P0007145 : MML_20_RF

UHF 800 擴展包不含 RF 濾波器和光纖

與 P0007145 : MML_20_RF 相同，但不含 RF 模擬量濾波器組件和光纖。

P0007145 : MML

UHF 800 擴展配置，不含 RBP1、RF 濾波器和光纖

與 P0007145 : MML_20_RF 一樣，但不含 RBP1、RF 模擬信號濾波器組件和光纖。

P0007145 : MML_basic

MPD Suite 軟件升級選項

從標準版升級為 UHF MultiBand 軟件

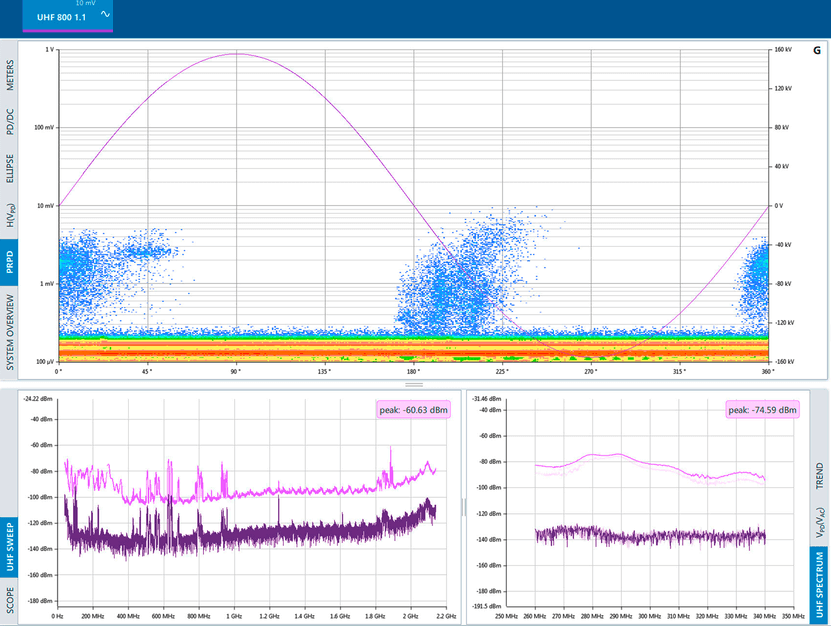

適用于頻譜視圖和中頻帶模式的 UHF Multiband 軟件模塊（見第 13 頁）。

P0007148

從 UHF MultiBand 升級為多用途軟件

P0007149
