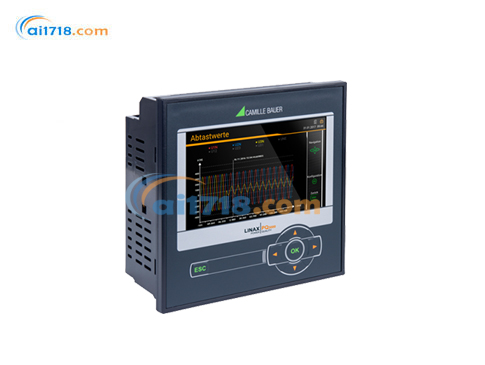

德國GMC-Instruments Linax PQ3000/5000在線電能質量監控裝置由愛儀器儀表網代理，本產品在線電能質量監控裝置，高分辨率,彩色TFT顯示，在電能質量事件造成嚴重影響前檢測出電能問題，并提供數據以確定事件發生時的根本原因?，F在熱賣中，如需購買儀表，可通過ai1718.com的客服熱線聯系我們！
Class A級在線電能質量監控裝置，高分辨率,彩色TFT顯示，在電能質量事件造成嚴重影響前檢測出電能問題，并提供數據以確定事件發生時的根本原因
避免電能質量問題 | 綜合電能質量和能源消耗監測 LINAX PQ3000、LINAX PQ5000
電力系統中用于電力質量監控的面板安裝設備。
傳統上，電能質量測量分析只是作為對設備故障、進程中斷或通信故障等的反應。然而，所有這些問題都是花錢的，沒有用戶愿意再經歷同樣的事情，只是為了能夠創建一個相應的分析記錄。因此，持續的電能質量監控的*大優點是，用戶可以主動地建立自己的測試系統和發現問題的能力。
LINAX PQ3000 可以在設備造成任何損害前幫助檢測出這些問題，并提供數據
以確定事件發生時的根本原因。PQ3000 是等級A設備符合電能質量標準IEC 61000-4-30 Ed.3因此,設備可以提供可靠和可兼容的信息用于管理機構,與能源供應商的談判或內部質量控制。設備也支持符合電壓質量標準EN 50160的合格報告。
Linax PQ3000/5000在線電能質量監控裝置產品亮點
清晰
■ 高分辨率,彩色TFT顯示器用于高清晰顯示測量數據
■ 始終可見的狀態信息(告*,密碼保護,數據記錄,時間/日期等)
■ 清晰的設計
直觀
■ 特定語言的純文本菜單導航
■ 用于快速數據接入測量值信息的局部排列
■ 用于維護和試運行的服務區域
多功能
■ 電能質量監控符合標準 IEC 61000-4-30 Ed. 3
■ 能量消耗獲取:儀表和負荷曲線
■ 設備狀態監測
靈活
■ 適用于沒有硬件差異的所有網絡配置
■ 可自由選擇的測量變量值和測量值
■ 可自由定義的報*條件帶有集體報*和記錄
可拓展
■ 可組合設備設計(功能性,接口,I/Os,輔助能源)
■ 可直接集成到SMARTCOLLECT軟件
避免電力質量問題——通過持續監控
能源供應中斷可能導致生產或設備中斷。通常人們在經濟損失巨大的時候才會做出反應。然而，如果這些跡象在持續的監測中得到確認，那么許多此類事件都是可以避免的。
任何形式的電力質量監測都提供了一個統計評估，允許與標準(例如,EN50160)或供應合同的比較，以及電網中事件的記錄(例如,電源電壓降)。
監控和告*
該儀器支持對已獲得的測量數據進行現場分析，以便在不涉及單獨控制的情況下直接或延遲采取措施。這有利于設備的保護和對服務間隔的監控。
以下項目可供選擇：
■ 12個極限值
■ 8個監控功能,每個監控帶3個輸入
■ 集體*報作為所有監控功能的組合
■ 個具有可定義運行條件的工作小時計數器
可用的數字輸出可以直接用于傳輸限制值和監視功能，以及可重新設置的集體*報。
可以將文本分配給每個監視函數，該函數既用于*報列表，也用于數據記錄器中的事件條目
操作和評估
操作
設備本身的本地操作和通過web接口的訪問結構是相同的。用戶可以訪問可用的測量數據、參數化儀器或通過特定語言的主題結構菜單導航使用服務功能。右上角的狀態欄統一顯示報*監控、密碼保護系統、數據記錄、UPS的狀態以及時間和日期。
除了PQ統計的細節之外，所有數據都可以通過設備的本地GUI和WEB界面獲得。
分析
使用SMARTCOLLECT PM20軟件，設備中生成的PQDIF文件可以自動或手動導入，存儲在數據庫中并進行分析。使用該軟件可以對所有統計電能質量數據進行評估，并對電能質量事件進行詳細分析。
PM20還提供了從設備中定期檢索狀態或能耗數據并將其存儲在數據庫中的可能性。
測量值
測量值組
應用
瞬時值
U,1,IMS,P,Q,S,PF,LF,QF..
電壓相量角
帶時間戳的*小/*大瞬時值
對當前系統狀態的透明監控
故障檢測，連接檢查，旋轉檢查
網格變量方差與時間引用的確定
擴展無功功率分析
總無功功率、基頻諧波
在所有象限帶*小值基頻的coSφ,tanφ
無功功率補償
指定功率因數的檢定
諧波分析(符合標準EN61000-4-7)
總諧波含量和THD U/ITDDI
獨立諧波U/達到50th
設備熱負荷評估
系統擾動和消費者結構分析
不平衡分析
對稱分量(正、負、零序系統)
不平衡(來自對稱組件)
U/I平均值誤差
設備過載保護
故障/接地檢測
能量平衡分析
儀表用于有功/無功功率，高/低費率的需求/供給儀表帶有
可選基礎變量
功率平均值有功/無功功率，需求和供給，自由定義平均值
(例如，相功率，電壓，電流等等)
均值趨勢
準備(內部)電能帳單
能源消耗與時間(負荷曲線)能源管理或能效驗證的確定
負荷管理的能量消耗趨勢分析
操作時間
3個操作小時計數器，可編程運行狀態
設備操作時間
監測設備的維修和維修間隔
電能質量
Parameters according to IEC 61000-4-30,Class A
Chap.5.1電力頻率
Chap.5.2電源電壓的大小
Chap.5.3閃爍
Chap.5.4電源電壓下降/上升
Chap.5.5電源中斷
Chap.5.7電源電壓不平衡
Chap.5.8電壓諧波
Chap.5.9電壓間諧波
Chap.5.10供電電壓上的電源信號電壓
Chap.5.11快速電壓變化(RVC)
Chap.5.12下偏差和上偏差
Chap.5.13電流(大小，諧波，間諧波)
●設備類型PQI-A FI2(IEC62586-1)
●獨立且經認可的實驗室：聯邦計量元研究所。在
230V/50Hz和120V/60Hz下測試。
●根據IEC62586-2(驗證是否符合IEC61000-4-30的標
準)的認證，該裝置可作為監管機構、能源供應商談
判或內部質量控制的可靠和可比信息來源。
●通過SMARTCOLLECT PM20軟件生成EN 50160符合性
報告。
●提高主電源的質量和可靠性
●確定中斷的原因
|
輸入 標稱電流 *大值 過載容量 |
1.…5 A(max.7.5A) 7.5A 10A permanent 100A,5x1s,interval 300s |
|
|
標稱電壓 *大值 過載容量 標稱頻率 采樣率 |
57.7.….400VN,100..693V PQ3000:480VLN,832V(sinusoidal) PQ5000:520VL,900V(sinusoidal) PQ3000:480VL,832V permanent PQ5000:520VLw,900V permanent 800V,1386V,10x1 S,interval 10s 42…50…58Hz,50.5…60…69.5Hz 18 kHz |
|
|
供電電源變量 標稱電壓 |
100…230VAC/DC(PQ5000) 110.…230 VAC,130…230V DC(PQ3000) 110.…200 VAC,110…200 VDC(PQ3000) 24..48 VDC(PQ3000/PQ5000) |
|
| 消耗 | ≤20VA | |
|
不間斷電源 (UPS) Type (3.7 V) |
|
|
| 連接類型 | ||
|
●單相或分相(兩相系統) ● 3或4線平衡負載 |
||
|
●3線平衡負載[2U,1] ● 3線不平衡負載，Aron連 接 ●3或4線不平衡負載 · 4 線 不 平 衡 負 載 ，Open-Y |
||
|
I/0- 接 口 模擬輸出 線性化 范圍 精度 負載 負載影響 殘余波紋 |
(可選) 線性，扭結 ±20mA (24mA max.),雙 極 性 ±0.2%von 20mA ≤500Ω(max.10 V/20mA) ≤0.2% ≤0.4% |
|
|
繼電器 接觸點 負荷容量 |
(可選) 轉換觸點 250V AC,2A,500VA;30VDC,2A,60W |
|
| 數字輸入無源 | ||
|
標稱電壓 12/24V DC(30V max.) 數字輸入有源(可選) |
||
| 開路電壓≤15V | ||
| 數字輸出 | 2,Standard | |
| 標稱電壓 | 12/24VDC(30V max.) | |
| 基本不確定性符合標準IEC/EN 60688 | |
|
電壓、電流 ±0.1% 功率 ±0.2% 功率因子 ±0.1° 頻率 ±0.01Hz 不平衡 U,I ±0.5% 諧波 ±0.5% THD U,I ±0.5% |
|
|
有功能量 Class 0.5S (IEC/EN 62053-22) 無功能量 Class 0.5S (IEC/EN 62053-24) |
|
|
接口 以太網 連接 物理層 模式 協議 |
標準 RJ45插座 以 太網100Base TX 10/100 MBit/s,全/半雙工，自動協商機制 Modbus/TCP,http,NTP ( 時 鐘 同 步 ) |
|
MODBUS/RTU 物理層 波特率 參與數 |
標 準(PQ5000), 可 選(PQ3000) RS-485,max.1200 m(4000 ft) 9.6 to 115.2 kBaud ≤32 |
|
時間參考 時鐘精度 同步 能量儲備 |
內部時鐘 ±2 minutes/month (15 to 30℃) via NTP server >10 years |
|
環境條件 操作溫度 存儲溫度 溫度影響 長期漂移 其他 相對空氣濕度 操作海拔高度 僅在建筑物中使用! |
without UPS:-10 up to 15up to 30 up to+55℃ with UPS: 0up to 15up to 30 up to+35℃ -25 to+70℃ 0.5x 基本不確定性每10K 0.5x 基本不確定性每年 應 用 組 Ⅱ(EN 60688) <95%沒有凝結 ≤2000米NN |
| 機械性能 | |
| 外殼材料 | 聚 碳 酸 酯(Makrolon) |
| 防火等級 | H?" 符合 G>+& 自熄性無滴漏玩鹵素 |
|
重量 |
v>
800 g (PQ3000), 600g (PQ5000) |
| 安全 | |
| 電流輸入相互隔離 | |
| 保護等級 |
lⅡ( 保 護 絕 緣 ，電壓輸入通過保護阻抗) |
| 污染等級 |
2 |
|
|
|
| 保護 |
IP54(前面板), IP30(外殼),IP20(終端) CATII |
| 測量分類 | |
-
