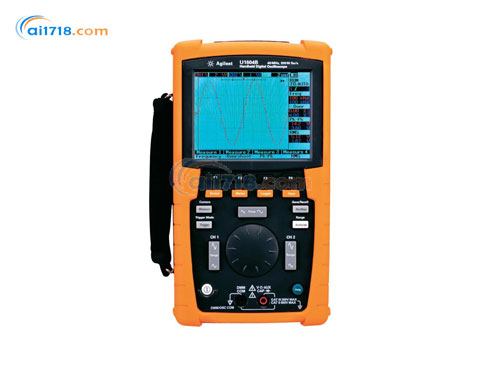

美國Agilent（安捷倫） U1604B 手持式示波器由愛儀器儀表網代理，本系列示波器皆在滿足各類安裝和維護應用的便攜性要求，可以清晰地顯示波形，輕松地進行波形分析，并快速隔離信號毛刺?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
產品簡介：
? 具有彩色波形顯示功能的示波器，能后執行基礎測量的數字萬用表，可將數字萬用表度數記錄
到PC中的數據記錄儀
? 該系列示波器皆在滿足各類安裝和維護應用的便攜性要求，可以清晰地顯示波形，輕松地進行波形分析，并快速隔離信號毛刺
? 高性能特性加上一個堅固難用的機殼，它可以幫助您再移動中輕松進行故障診斷
? 雙通道 20 MHz 和 40 MHz 示波器，具有內置數字萬用表和記錄儀功能
產品特點：
? 三合一解決方案: 雙通道示波器，真正的RMS DMM 和實時數據記錄程序
? 4.5" 大型彩色LCD 顯示器
? 20 MHz 的帶寬，支持*觸發
? 高達200 MSa/s 的取樣速率
? 125,000點/通道的波形內存深度(*大記錄長度)
? 6000點DMM分辨率，提供22種自動測量功能
? 11 種內置測量功能，包括電壓表、電阻表和輔助儀表
? 縮放和雙波形數學運算功能(U1604B 中增加了FFT 功能及四種窗口 技術)
? 通過PC Link應用軟件全面進行遠程控制和數據傳送
? USB 1.1 全速接口連接能力
? 支持多語言快速幫助
應用領域 ：
? 現場維修-工業方面或電子方面
? 工廠內部維護和維修
? 安裝和運行監測
? 工業過程測試
? 質量控制
? 用于研發和實驗室-工程師或技術員
標準配置:
? U1560A 示波器探頭 (1:1) CAT III 300 V
? U1561A 示波器探頭 (10:1) CAT III 600 V
? U1571A Ni-MH 電池 7.2 V, 4500 mA
? U1580A 數字萬用表測試引線
? 接地鱷魚夾
? 中型夾鉗鱷魚夾
? 掛鉤夾
? USB 電纜
? 電源線和AC 適配器
? 快速入門指南
? 產品參考光盤，包括用戶和服務指南、快速入門指南和PC Link 應用軟件
? 校準證明 (CoC)
? 測試報告
|
|
U1602B |
U1604B |
|
范圍 |
||
|
通道數 |
2 |
2 |
|
帶寬（-3dB） |
DC至20MHz |
DC至40MHz |
|
*大采樣率 |
每通道100MSa/s(50s/格至250ns/格)單通道和交叉使用通道時為200MSa/s(125ns/格) |
每通道100MSa/s(50s/格至250ns/格)單通道和交叉使用通道時為200MSa/s(125ns/格) |
|
*大記錄長度 |
125,000點，可在屏幕上進行縮放以便查看 |
125,000點，可在屏幕上進行縮放以便查看 |
|
游標和縮放功能 |
· |
· |
|
波形運算 |
· |
· |
|
FFT |
─ |
矩形、Hamming、Hanning、Blackman-Harris |
|
自動測量 |
多達22種測量 |
多達22種測量 |
|
耦合 |
AC、DC、GND |
AC、DC、GND |
|
輸入阻抗 |
1MΩII<20pF |
1MΩII<20pF |
|
范圍 |
50ns至50s/格 |
10ns至50s/格 |
|
分辨率 |
2ns |
400ps |
|
上升時間 |
<17.5ns |
<8.8ns |
|
觸發類型 |
邊沿觸發、碼型觸發、脈寬觸發、視頻觸發 |
邊沿觸發、碼型觸發、脈寬觸發、視頻觸發 |
|
內部范圍存儲 |
自動模式、普通模式、單一模式 |
自動模式、普通模式、單一模式 |
|
開關計數器 |
多達10種設置和跡線 |
多達10種設置和跡線 |
|
顯示屏 |
||
|
一般特性 |
4.5英寸彩色LCD |
4.5英寸彩色LCD |
|
計數（數字萬用表功能） |
6000 |
6000 |
|
數字萬用表 |
|
|
|
真有效值 |
AC+DC |
AC+DC |
|
AC/DC電壓 |
600V |
600V |
|
AC/DC電流 |
600A |
600A |
|
電阻 |
60MΩ |
60MΩ |
|
電容 |
0.01nF至300μF |
0.01nF至300μF |
|
溫度 |
6000℃,K型熱電偶 |
6000℃,K型熱電偶 |
|
導通蜂鳴器 |
· |
· |
|
二極管測試 |
· |
· |
|
DATA LOGGER |
||
|
*大值/*小值/平均值記錄 |
· |
· |
|
數據記錄（需要綁定的USB2.0全速電纜，已連接到PC） |
內部：250點連接到PC：無任何限制 |
內部：250點連接到PC：無任何限制 |
|
時間間隔 |
150秒至20天（自動調整） |
150秒至20天（自動調整） |
|
安全和監管標準 |
||
|
過壓保護 |
CAT III 300V |
CAT III 300V |
|
符合IEC61010-1：2001標準 |
· |
· |
|
符合CSAC22.2NO.61010-1:2004標準 |
· |
· |
|
一般特性 |
||
|
工作溫度 |
0～50℃ |
0～50℃ |
|
電池（包括） |
鎳氫充電電池 |
鎳氫充電電池 |
|
電池使用時間 |
4小時 |
4小時 |
|
I/O |
·USB 2.0全速客戶端,用于將數據傳輸到PC·USB 2.0全速主機,用于將數據傳輸到USB閃存盤（選件001） |
·USB 2.0全速客戶端,用于將數據傳輸到PC·USB 2.0全速主機,用于將數據傳輸到USB閃存盤（選件001） |
|
保修 |
3年 |
3年 |
|
尺寸（高×寬×深） |
241.0×138.0×66.0mm |
241.0×138.0×66.0mm |
-
