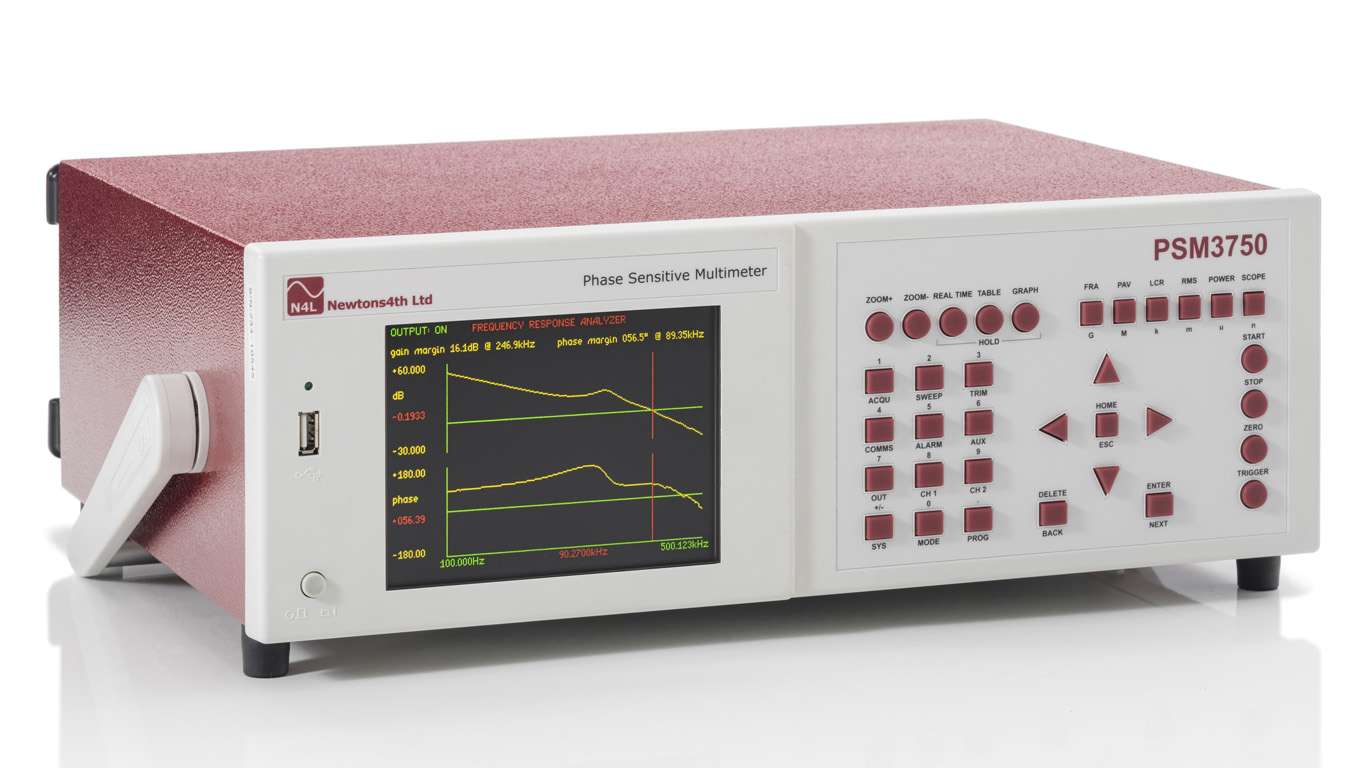

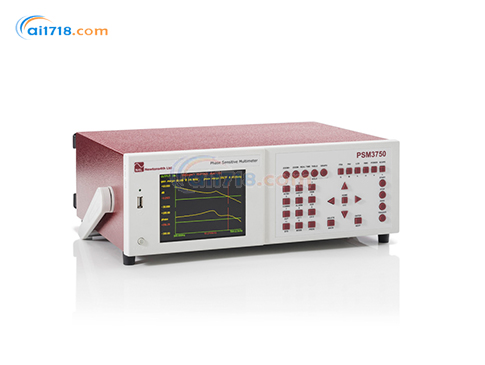

英國N4L(牛頓) PSM3750頻率響應分析儀由愛儀器儀表網代理，PSM3750擁有10Vrms輸出，500Vpk隔離發生器，和500Vpk隔離輸入等獨有的特征，是PSM3750在頻率響應測量領域極富革新的一大進步?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
?PSM3750高頻高精度的相位增益測量功率為用戶提供完整的解決方案。
?擁有10Vrms輸出，500Vpk隔離發生器，和500Vpk隔離輸入等獨有的特征，是PSM3750在頻率響應測量領域極富革新的一大進步，同事亦想市場體統一款前沿的增益精度和相位精度（0.01dB,0.025。）的隔離輸入相位增益分析儀。
?PSM3750以PSM2200和PSM17xx系列頻率響應分析儀系列的成功為基礎，結合了我們的功率分析儀系列隔離輸入通道的設計和開發經驗，為高壓，高精度，隔離提供解決方案增益和相位測量。
?PSM3750采用創新設計，在500Vpk電隔離輸入/輸出通道中集成了直接數字分析和外差技術，可在比目前任何其他儀器更寬的頻率范圍內提供廣泛的測量功能。
?與其他N4L產品一樣，PSM3750 NumetriQ利用新的DSP和FPGA技術優化其模擬硬件的使用，提供速度和測量靈活性，而不會影響每個測量功能的性能。
IAI2阻抗分析
?結合IAI2(阻抗分析接口），使用Kelvin(開爾文)4線連接電阻測試技術，無需使用外部分流器，PSM3750為用戶提供一個*的LCR測量解決方案。
?IAI2的帶寬高達50MHz,適用于廣泛的測量應用。憑借多年的經驗，高科技公司Newtons4th在阻抗測試領域贏得*地位。
高壓反饋環路分析隔離測試
PSM3750配置了500Vpk隔離發生器，能夠直接連接反饋環路而無需注入變壓器，并實現DC,10uHz到50MHz注入帶寬。
由于PSM3750能夠500Vpk隔離輸入，不比用到衰減器，使得反饋分析更簡易、快速、靈活。

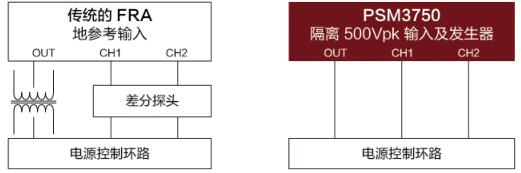

上圖表明，PSM3750剔除了必用的隔離變壓器和差分探頭，靈位在傳統的FRA執行分析時，需要幾個隔離變壓器作用在不同頻率范圍，PSM3750也解決了這個麻煩，器輸出信號產生頻率覆蓋了整個頻率范圍。
連接

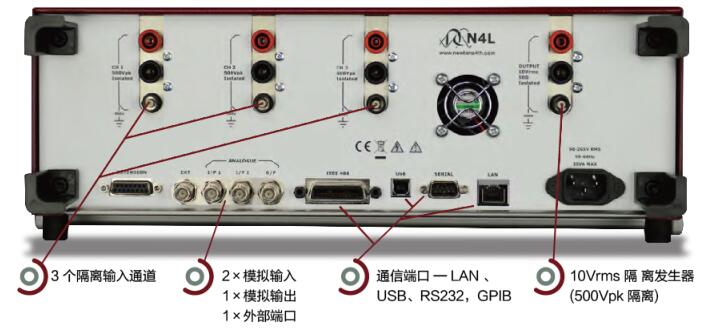

PSM3750背部配置3個隔離通道和一個隔離發生器。輸入輸出通道均采用DNC端子，一級4mm安全接頭。標配LAN、RS232、USB接口，選配CPIB接口。PSM3750裝備了支持素有現代通信的平臺。
N4L PSMComm軟件 - PSMComm2

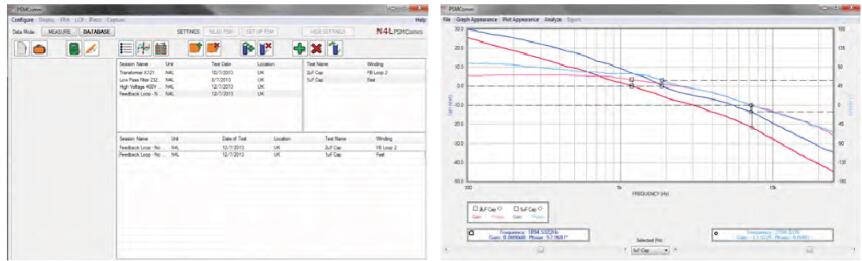

PSM3750亦提供一個綜合軟件包，PSMComm2。允許用戶對新產品執行多功能掃描和信號圖對比。OSMComm2也包含數據庫功能，用戶可以儲存所測的大量的數據，使之成為易出來的機構化模式。
PSM3750頻率響應分析儀特點：
?高精度-高帶寬 - 500Vpk輸入
?帶寬精度：基本精度0.002dB,以及先進的高頻性能
?頻率范圍：DC,10uHz到50MHz
?高壓浮動輸入：完全電位隔離浮動輸入- 500Vpk范圍
?完全隔離發生器：能夠直接連接反饋環路而無需使用隔離變壓器
?相位精度：0.025。
?多功能接口：LAN、RS232、USB,以及選件GPIB
?PC軟件操作：遠程控制、列表、曲線圖和數據庫
?多方面測量模式：FRA、PAV、POWER、LCR、RMS電壓表、Scope
?PSM3750高頻高精度的相位增益測量功率為用戶提供完整的解決方案。
?擁有10Vrms輸出，500Vpk隔離發生器，和500Vpk隔離輸入等獨有的特征，是PSM3750在頻率響應測量領域極富革新的一大進步，同事亦想市場體統一款前沿的增益精度和相位精度（0.01dB,0.025。）的隔離輸入相位增益分析儀。
?PSM3750以PSM2200和PSM17xx系列頻率響應分析儀系列的成功為基礎，結合了我們的功率分析儀系列隔離輸入通道的設計和開發經驗，為高壓，高精度，隔離提供解決方案增益和相位測量。
?PSM3750采用創新設計，在500Vpk電隔離輸入/輸出通道中集成了直接數字分析和外差技術，可在比目前任何其他儀器更寬的頻率范圍內提供廣泛的測量功能。
?與其他N4L產品一樣，PSM3750 NumetriQ利用新的DSP和FPGA技術優化其模擬硬件的使用，提供速度和測量靈活性，而不會影響每個測量功能的性能。
IAI2阻抗分析
?結合IAI2(阻抗分析接口），使用Kelvin(開爾文)4線連接電阻測試技術，無需使用外部分流器，PSM3750為用戶提供一個*的LCR測量解決方案。
?IAI2的帶寬高達50MHz,適用于廣泛的測量應用。憑借多年的經驗，高科技公司Newtons4th在阻抗測試領域贏得*地位。
高壓反饋環路分析隔離測試
PSM3750配置了500Vpk隔離發生器，能夠直接連接反饋環路而無需注入變壓器，并實現DC,10uHz到50MHz注入帶寬。
由于PSM3750能夠500Vpk隔離輸入，不比用到衰減器，使得反饋分析更簡易、快速、靈活。
上圖表明，PSM3750剔除了必用的隔離變壓器和差分探頭，靈位在傳統的FRA執行分析時，需要幾個隔離變壓器作用在不同頻率范圍，PSM3750也解決了這個麻煩，器輸出信號產生頻率覆蓋了整個頻率范圍。
連接
PSM3750背部配置3個隔離通道和一個隔離發生器。輸入輸出通道均采用DNC端子，一級4mm安全接頭。標配LAN、RS232、USB接口，選配CPIB接口。PSM3750裝備了支持素有現代通信的平臺。
N4L PSMComm軟件 - PSMComm2
PSM3750亦提供一個綜合軟件包，PSMComm2。允許用戶對新產品執行多功能掃描和信號圖對比。OSMComm2也包含數據庫功能，用戶可以儲存所測的大量的數據，使之成為易出來的機構化模式。
PSM3750頻率響應分析儀特點：
?高精度-高帶寬 - 500Vpk輸入
?帶寬精度：基本精度0.002dB,以及先進的高頻性能
?頻率范圍：DC,10uHz到50MHz
?高壓浮動輸入：完全電位隔離浮動輸入- 500Vpk范圍
?完全隔離發生器：能夠直接連接反饋環路而無需使用隔離變壓器
?相位精度：0.025。
?多功能接口：LAN、RS232、USB,以及選件GPIB
?PC軟件操作：遠程控制、列表、曲線圖和數據庫
?多方面測量模式：FRA、PAV、POWER、LCR、RMS電壓表、Scope
| PSM3750測量規格 | |
| 相位增益分析儀 | |
| 測量 | 電壓，增益（CH1/CH2,CH2/CH1)，增益（dB）補償增益（dB），相位（°） |
| 頻率范圍 | 10μHz-50MHz |
| 增益精度（dB) |
0.01dB+0.1dB/MHz<5MHz 0.31dB+0.04dB/MHz<50MHz |
| 相位精度 |
0.025°<10kHz 0.05°+0.00015°/kHz<50MHz |
| 頻率源 | 發生器或CH1輸入 |
| 測量 | 實時DFT，不會缺失數據 |
| 速度 | 達每秒100個讀值 |
| 濾波器 | 可選低至0.2秒 |
| 相位角電壓表 | |
| 測量 |
In Phase,Quadrature,Tan,Magnitude,Phase,inphase ratio,rms,rms ratio,LVDT differential,LVDT ratiometric |
| 頻率范圍 | 10μHz-50MHz |
| 基本精度（AC） |
基本精度：0.075%量程+0.075%讀數+0.05mV<1kHz 基本精度+0.001%/kHz<10kHz 基本精度+0.2%+0.00025%/kHz<50MHz |
| LCR表 | |
| 功能 | L,C,R(AC),Q,Tan（δ），阻抗，相位-串聯或并聯 |
| 頻率范圍 | 10μHz-50MHz |
| 電流分流器 | 外部或選擇IAI2抗阻接口 |
| 范圍（外部分流器） | 電感1μH-100H 電容100pF-100μF 電阻1Ω-1MΩ |
| 基本精度 | 0.1%+分流器誤差 |
| 掃描能力 | 所有AC功能 |
| 真RMS電壓表 | |
| 通道 | 2個（可選第3通道） |
| 頻率范圍 | DC-5MHz 5MHz-50MHz僅基頻 |
| 測量 | RMS,AC,DC,Peak，CF,Surge，dBm |
| 基本精度（AC） | 同于PAV+0.05mV |
| 基本精度（DC） | 0.1%量程+0.1%讀數+0.5mV |
| 功率表 | |
| 測量 | W,VA,PF,V,A-Total，基本波和積分，功率諧波 |
| 頻率范圍 | DC,10mHz-5MHz 5MHz-50MHz僅基頻 |
| 電流分流器 | 外部 |
| 電流精度 | 同于電壓+外部分流器精度 |
| 功率精度 | 0.1%范圍+0.1%讀數+外部分流器精度 |
| 信號發生器 | |
| 類型 | 完全隔離10Vmrs輸出保護-500Vpk，直接數字合成（DDS） |
| 頻率 | 10μHz-50MHz |
| 波形 | 正弦波，方波，三角波，鋸齒波，白噪聲 |
| 精度（不修剪） |
頻率±0.05% 幅度±5%<10MHz,幅度±10%<50MHz |
| 阻抗 | 50Ω±2% |
| 輸出電平 | 35mVrms-10Vrms |
| 補償 | ±10VDC，分辨率20mV |
| 諧波分析儀 | |
| 掃描 | 單次或串列諧波 |
| 頻率范圍 | 20mHz-5MHz 5MHz-50MHz僅基頻 |
| 測量 | 諧波，連續THD，差異THD |
| 諧波次數 | 100 |
| 輸入量程 | |
| 輸入 | 2或3×500Vpk輸入隔離 |
| 連接 | 隔離BNC |
| 耦合 | AC+DC,AC(<10V DC),AV(<500V DC) |
| 大輸入 | 對地500Vpk |
| 輸入量程 | 3mV,10mV,30mV,100mV,300mV,1V,3V,10V,30V,100V,300V,500V,300mV*,1V*,3V*,10V**高壓衰減器 |
| 縮放 | 1×10 -9 ～ 1×10 9 |
| 量程 | 全自動，量程往上或手動量程 |
| 輸入阻抗 | 1MΩ |
| 型號 | |
| 可選型號 | |
| PSM3750-2CH | 2通道PSM3750 |
| PSM3750-3CH | 3通道PSM3750 |
| PSM3750-2CH+IAI2 | 2通道PSM3750-IAI2 |
| PSM3750-3CH+IAI2 | 3通道PSM3750+IAI2 |
| IAI2 - 阻抗分析接口 | |
| 規格 | |
| 頻率范圍 | 10uHz到50MHz |
| 測量參數 | L,C,R,Z,相位,QF,Tan(δ),串聯和并聯 |
| 測量范圍 | 10nH ～ 10H,1pF ～ 1000uF,10mΩ ～ 500MΩ |
| 基本精度 |
0.1% < 1kHz 0.2% + 0.002%kHz < 1MHz 0.2% + 0.0005%kHz < 35MHz 0.2% + 0.001%kHz < 50MHz |
| 內部分流器 | 5Ω,50Ω,5kΩ,500kΩ |
| 附件和接口 | |
| 附件 | |
| 探頭 | 2通道4根，3通道6根 |
| 線纜 | 輸出線，RST232連接線，電源線 |
| 軟件 | CommView,PSMComm2 |
| 參考資料 | 校準證書，用戶手冊 |
| 接口 | |
| RS232 | 比特率19200，RTS/CTS協議 |
| 模擬輸出 | 雙極性 ±10V 在任何測量功能 - BNC |
| 同步輸出 | 發生器同步脈沖 |
| 外部接口（N4L附件） |
2 15針D型母頭 |
| LAN(選件L） | 10/100 Base-T 網絡接口自動偵測RJ45 |
| GPIB(選件G) | 兼合IEEE488.2接口 |
| 系統規格 | |
| 數據記錄 | |
| 功能 | 達4個測量功能供用戶選擇 |
| 數據記錄 | 10ms無縫隙記錄 |
| 儲存 | RAM或非易失性存儲器達16000個記錄 |
| 綜合 | |
| 顯示 | 480×272點全彩TFT,白色LED背光 |
| 尺寸 | 92×215×312mm(高×寬×深) |
| 重量 | 3.3kg(2通道)，3.5kg(3通道) |
| 程序保存 | 100,通電加載位置 1 |
| 掃描保存 | 2000,任何掃描功能的所有參數 |
| 遠程操作 | 所有功能、控制和數據 |
| 溫度 | 5～40℃環境溫度，20～90%RH 非冷凝 |
| CRMM | 90-264Vrms 47-63Hz 30VA max |
| 保修 | 標準1年，可延至3年 |
