奧地利B2 PDTD60-2/PDTD90-2局部放電和介質損耗測試系統由愛儀器儀表網代理，本產品能夠*定位電纜及其連接（接頭和終端）中的局放故障點并測出該故障點的局放值?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

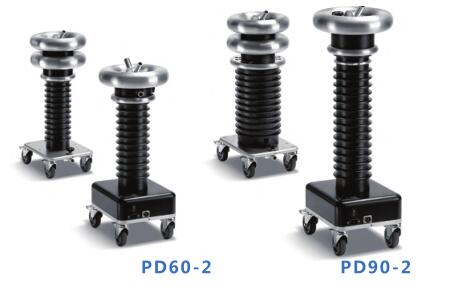

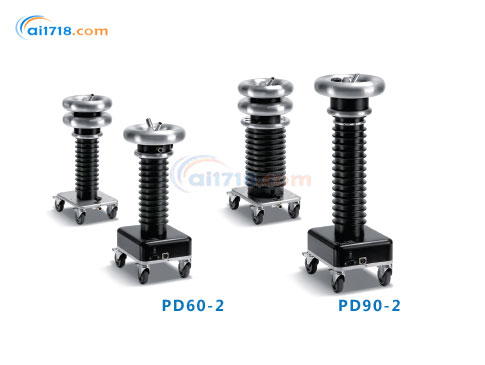

PDTD60-2/PDTD90-2局部放電和介質損耗測試系統簡介：
?B2hv的中高壓電纜局放診斷系統能夠*定位電纜及其連接（接頭和終端）中的局放故障點并測出該故障點的局放值，由此可提前檢測到由機械損壞或安裝不當引起的故障。
?b2電力診斷系統PDTD60-2/PDTD90-2需要與超低頻高壓發生器HVA60/H-VA90、HVA94組合使用，PDTD60-2/PDTD90-2產生穩定頻率的正弦超低頻輸出電壓，可測量不同長度電纜的局放和介損值。
?PDTD60-2/PDTD90-2測試方法和測試過程滿足IEEE400.2-2013標準要求。
?此外，根據標準IEEE.2-2013和IEC60270要求，PDTD60-2/PDTD90-2設備還集成了TD模塊，可同時進行介質損耗的測量。
?PDTD60-2/PDTD90-2輕巧便攜，現場操作十分方便。
?B2電力公司的PD60-2和PDTD60-2局部放電（PD）和介質損耗（TD）診斷系統不僅可以用于中壓電纜的診斷測試，還可以用于電動機和變壓器的診斷測試。
PDTD60-2/PDTD90-2局部放電和介質損耗測試系統應用領域：
?電網公司配網電纜
?高鐵及地鐵電纜
?電纜廠
?電纜安裝公司
?電力科學研究院
PDTD60-2/PDTD90-2局部放電和介質損耗測試系統特點：
?高度集成
設備集成了局放和介損兩種測試模塊，配備相應的b2hv超低頻高壓設備可完成耐壓局放，介損的三位一體測試
?節省檢測時間
在進行介質損耗因數測試的同時，可以進行局部放電試驗，大大節省了測試所需時間
?波形
符合IEEE 400.2-2013描述的*用來測試診斷局部放電（PD）和介質損耗診斷的超低頻電壓波形（sin）。
?局放映射
在總電纜長度上呈現局放位置，能夠對局部放電的*定位，識別電纜絕緣，端子和接頭上局放事件的*位置。
?對“水樹枝”檢測效果好
在對于電纜絕緣層老化狀態的評價過程中，對于“水樹枝”的檢測尤為有效。
?強大的軟件b2Suite®
綜合控制和診斷軟件b2Suite®使診斷過程十分簡單，操作員可按引導逐步完成整個測試流程。
?TE相位分辨率（局放模式）
對故障類型進行分類，對不同的局放類型一目了然。
?*地局放算法
b2Suite®區分有效和無效的PD信號，然后將它們分開。這有助于用戶輕松解釋測試結果。
?數據庫
通過綜合的b2Suite®數據庫可輕松分析和評估PD測量結果。 用于 歸檔測量的快速搜索功能和測量結果。
?測試時間短
基于b2hv系列設備進行局放測試時，只需要15分鐘便可完成一次診斷檢測并生成相應的診斷報告。
?雙濾波器
設備具有數字和模擬濾波器，測試結果更準確。
?藍牙傳輸
避免了多余傳輸線帶來的困擾，適用于多種環境的現場測試。
?寄生頻率顯示
可顯示寄生頻率帶通和帶阻，防止寄生振蕩的產生。
PDTD60-2/PDTD90-2局部放電和介質損耗測試系統簡介：
?B2hv的中高壓電纜局放診斷系統能夠*定位電纜及其連接（接頭和終端）中的局放故障點并測出該故障點的局放值，由此可提前檢測到由機械損壞或安裝不當引起的故障。
?b2電力診斷系統PDTD60-2/PDTD90-2需要與超低頻高壓發生器HVA60/H-VA90、HVA94組合使用，PDTD60-2/PDTD90-2產生穩定頻率的正弦超低頻輸出電壓，可測量不同長度電纜的局放和介損值。
?PDTD60-2/PDTD90-2測試方法和測試過程滿足IEEE400.2-2013標準要求。
?此外，根據標準IEEE.2-2013和IEC60270要求，PDTD60-2/PDTD90-2設備還集成了TD模塊，可同時進行介質損耗的測量。
?PDTD60-2/PDTD90-2輕巧便攜，現場操作十分方便。
?B2電力公司的PD60-2和PDTD60-2局部放電（PD）和介質損耗（TD）診斷系統不僅可以用于中壓電纜的診斷測試，還可以用于電動機和變壓器的診斷測試。
PDTD60-2/PDTD90-2局部放電和介質損耗測試系統應用領域：
?電網公司配網電纜
?高鐵及地鐵電纜
?電纜廠
?電纜安裝公司
?電力科學研究院
PDTD60-2/PDTD90-2局部放電和介質損耗測試系統特點：
?高度集成
設備集成了局放和介損兩種測試模塊，配備相應的b2hv超低頻高壓設備可完成耐壓局放，介損的三位一體測試
?節省檢測時間
在進行介質損耗因數測試的同時，可以進行局部放電試驗，大大節省了測試所需時間
?波形
符合IEEE 400.2-2013描述的*用來測試診斷局部放電（PD）和介質損耗診斷的超低頻電壓波形（sin）。
?局放映射
在總電纜長度上呈現局放位置，能夠對局部放電的*定位，識別電纜絕緣，端子和接頭上局放事件的*位置。
?對“水樹枝”檢測效果好
在對于電纜絕緣層老化狀態的評價過程中，對于“水樹枝”的檢測尤為有效。
?強大的軟件b2Suite®
綜合控制和診斷軟件b2Suite®使診斷過程十分簡單，操作員可按引導逐步完成整個測試流程。
?TE相位分辨率（局放模式）
對故障類型進行分類，對不同的局放類型一目了然。
?*地局放算法
b2Suite®區分有效和無效的PD信號，然后將它們分開。這有助于用戶輕松解釋測試結果。
?數據庫
通過綜合的b2Suite®數據庫可輕松分析和評估PD測量結果。 用于 歸檔測量的快速搜索功能和測量結果。
?測試時間短
基于b2hv系列設備進行局放測試時，只需要15分鐘便可完成一次診斷檢測并生成相應的診斷報告。
?雙濾波器
設備具有數字和模擬濾波器，測試結果更準確。
?藍牙傳輸
避免了多余傳輸線帶來的困擾，適用于多種環境的現場測試。
?寄生頻率顯示
可顯示寄生頻率帶通和帶阻，防止寄生振蕩的產生。
| 局部放電診斷 (PD) | PDTD60-2 | PDTD90-2 |
| 輸入電壓 | 110 - 240V AC, 50/60Hz | 110 - 240V AC, 50/60Hz |
|
工作電壓 正弦波 頻率 |
1 - 44 kV rms / 62 kV peak 0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency |
1 - 64 kV rms / 90 kV peak 0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency |
|
高壓耦合電容器 電容 尺寸/重量 |
~ 1 nF L 330 x W 280 x H 730 mm / 20.7kg |
~ 1 nF L 330 x W 280 x H 870 mm / 24.7 kg |
|
高壓濾波器 電容 尺寸/重量 |
~ 1 nF L 300 x W 280 x H 720 mm / 19.9 kg |
~ 1 nF L 300 x W 280 x H 720 mm / 19.9 kg |
| 過濾 | 數字 & 模擬 | |
| 速度范圍（v / 2） | 10 - 150 m/μs | |
| 測試范圍 | 100 km | |
| PD背景級別 | < 10 pC | |
| PD定位精度 | 1% | |
| PD分辨率 | 0.1 pC | 0.1 m | |
| 采樣率 | 125 MHz (Version 2 - 200 MHz） | |
| 輸入阻抗 | 10 kΩ / 50 pF | |
| 帶寬 | 100 MHz | Analog Filter | |
| 信號放大 | 0 - 52 dB (1 channel) | 0 - 72 dB (2 channel) |
|
環境條件 存儲 運行 |
-20°C to + 65°C - 5°C to + 45°C |
|
| 介質損耗診斷系統 (TD) | ||
|
操作電壓 正弦 頻率 測試范圍 |
1 – 44 kV rms / 62kV peak 0.1 Hz - 0.01 to 0.1 Hz 1 0.1 Hz - 0.01 to 0.1 Hz 1 |
1 – 64 kV rms / 90 kV peak 0.1 x 10 -3 - 999 x 10 -3 0.1 x 10 -3 - 999 x 10 -3 |
|
介質損耗測試 分辨率 精度 |
1 x 10 -6 ± 1 x 10 -4 |
1 x 10 -6 ± 1 x 10 -4 |
|
電壓測試 分辨率 精度 |
0.1 kV rms 0.50% |
0.1 kV rms 0.50% |
|
電流測試 分辨率 精度 |
1μA rms 0.50% |
1μA rms 0.50% |
| 負載范圍 標準 | 500 pF to 10 μF | 500 pF to 10 μF |
| 重量和尺寸 | 并入PD耦合電容器 | 并入PD耦合電容器 |
| 控制和診斷軟件b2Suite® | ||
| 特征 |
? 0,1 Hz PD和TD同時診斷 ? PD診斷的自動或手動模式 ? 指導診斷流程 ? 綜合數據庫 |
|
| 控制 | b2 VLF主機控制，PD和TD診斷 | |
| 測量 | 電纜長度與PD活動，PD位置，PD映射，背景噪聲，PD幅度，正弦波顯示，PDIV和PDEV等... | |
| 系統要求 | MS Windows 7 / 8, 64 Bit 操作系統 | |
| 標配 | 單位（兩部分），校準證書，高壓電纜，電源和接地電纜，電暈屏蔽，運輸箱（2），b2套件軟件（1個許可證），操作手冊，數據庫 | |
| 其他可選 | 電腦，VLF（0.1 Hz）主機（電壓源） | |
