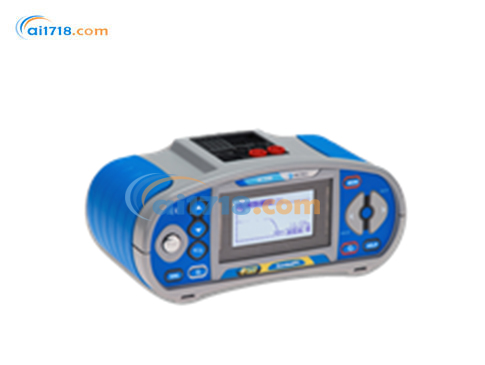

德國美翠metrel MI3108光伏系統電氣綜合測試儀由愛儀器儀表網代理，本產品集光伏測試和電氣安裝安全測試于一體，能夠根據EN61557標準進行電氣安裝安全的全部測試，也能進行單相光伏系統的所有測試?！，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
MI3108光伏系統電氣綜合測試儀簡介：
MI 3108 EurotestPV 是一款集光伏檢測和電氣安裝安全檢測功能于一體的測試儀。它能依據 EN 61557 標準對電氣安裝進行全面檢測，同時也可完成單相光伏（FV）安裝所需的所有必要測試 。該儀器涵蓋了 EN 62446 標準要求的所有測試項目，還具備 I - V 特性測試、標準測試條件（STC）值計算以及對逆變器交流和直流側的功率測量功能 。MI 3108 EurotestPV 專為嚴苛工作條件（*高 1000V，15A 直流）設計，為顯著提升用戶操作安全性，還配備了光伏安全探頭，確保任何時候都能安全斷開連接。
MI3108光伏系統電氣綜合測試儀測量功能：
光伏安裝測量
直流側測量：測量電壓、電流、功率；測量開路電壓（Uoc）和短路電流（Isc）；繪制光伏模塊和串的 V - I 曲線；測量輻照度；測量模塊溫度。
交流側測量：測量電壓、電流、功率；計算光伏模塊、逆變器效率以及光伏系統相關參數。
電氣安裝測量
測量絕緣電阻。
檢測 PE 導體的連續性。
測量線路阻抗。
測量回路阻抗（包含高電流和不觸發剩余電流動作保護器（RCD）的子功能）。
進行 RCD（AC、A 和 B 型）測試。
測量接地電阻。
測量交流電流（負載和泄漏電流）。
測量真有效值（TRMS）電壓、頻率和相序。
測量功率、電能和諧波。
MI3108光伏系統電氣綜合測試儀特點：
光伏安裝相關特點
STC 值計算：根據環境條件，將電壓和電流測量值重新計算為標準測試條件下的值，方便對比不同測試條件下的結果。
圖形化展示：在 LCD 面板上以圖形方式展示光伏模塊或串的 I - V 特性曲線。
雙路測量：配備兩個電壓和電流通道，可同時測量交流和直流參數。
可選遠程單元：可選配遠程單元，用于同時測量太陽輻照度和光伏模塊溫度。
電氣安裝相關特點
RCD 自動測試：RCD 自動檢測程序顯著縮短測試時間。
觸發鎖定功能：進行回路阻抗測試時不會觸發 RCD。
支持 B 型 RCD 檢測：支持 B 型 RCD 檢測。
接地電阻測量：可進行三線接地電阻檢測。
自動評估：內置保險絲表，用于自動評估線路 / 回路阻抗測試結果。
實時電壓監測：實時監測三相電壓。
示波器功能：具備實時 U/I 示波器功能。
諧波分析：測量單相電流和電能，并進行高達 11 次的諧波分析。
數據存儲：內部存儲器可存儲多達 1800 個測試結果或 500 個帶時間記錄的圖形化結果 。
藍牙連接：通過可選的藍牙適配器，可與安卓平板電腦和智能手機進行藍牙通信。
安卓應用支持：借助 EuroLink PV 和 EuroLink Android 應用程序，實現更*的數據管理。
數據下載與分析：PC 軟件 EuroLink Pro 支持測試結果的下載、查看、分析和打印。
應用領域
光伏安裝的檢測、評估和問題解決。
電流和電能效率（交流和直流）測量。
家用和工業用單相及三相電氣安裝的初次檢查和定期檢測。
適用標準
功能標準：IEC/EN 61557 系列標準、IEC 62446（光伏相關）其他測試參考標準：BS 7671、EN 61008、EN 61009、EN 60364 - 4 - 41、AS/NZ 3760
電磁兼容性標準：EN 61326
安全標準：EN 61010 - 1、EN 61010 - 2 - 030、EN 61010 - 031、EN 61010 - 2 - 032
產品規格
| 測試項目 | 測量范圍 | 基本精度 |
|---|---|---|
| 光伏安裝測量 - 電壓 |
0 VDC ... 999 VDC 0 VAC ... 999 VAC I - V 測量：0 VDC ... 999 VDC |
±(1.5 % 讀數 + 5 位數字) ±(1.5 % 讀數 + 3 位數字) ±(2 % 讀數 + 2 位數字) |
| 光伏安裝測量 - 電流 |
面板測量：0.0 mA ... 300 ADC 逆變器測量：0.0 mA ... 300 AAC I - V 測量：0.00 A ... 15 ADC |
±(1.5 % 讀數 + 5 位數字) ±(1.5 % 讀數 + 3 位數字) ±(2 % 讀數 + 3 位數字) |
| 光伏安裝測量 - 功率 |
面板測量：0 ... 200 kW I - V 測量：0 ... 15 kW |
±(2.5 % 讀數 + 6 位數字) ±(3 % 讀數 + 5 位數字) |
| 光伏安裝測量 - 電能 | 0.000 Wh - 1999 kWh | - |
| 光伏安裝測量 - U / I 曲線 | 1000 V / 15 A / 15 kW | - |
| 光伏安裝測量 - 諧波 | *高 11 次 | - |
| 光伏安裝測量 - 輻照度 | 0 ... 2000 W/m2 | ±(5 % 讀數 + 5 位數字) |
| 光伏安裝測量 - 溫度 | -10 °C ... + 85 °C | + 5 位數字 |
| 電氣安裝測量 - 絕緣電阻（EN 61557 - 2） |
U = 50, 100, 250 VDC 時，R：*高 199.9 MΩ U = 500 VDC, 1 kVDC 時，R：*高 999 MΩ |
±(5 % 讀數 + 3 位數字) ±(5 % 讀數 + 3 位數字) |
| 電氣安裝測量 - 導通性（200mA，EN 61557 - 4） | 0.00 Ω ... 1999 Ω | ±(3 % 讀數 + 3 位數字) |
| 電氣安裝測量 - 導通性（7mA） | 0.0 Ω ... 1999 Ω | ±(5 % 讀數 + 3 位數字) |
| 電氣安裝測量 - 回路阻抗（EN 61557 - 3） | 0.00 Ω ... 9,99 kΩ | ±(5 % 讀數 + 5 位數字) |
| 電氣安裝測量 - 線路阻抗（EN 61557 - 3） | 0.00 Ω ... 9,99 kΩ | ±(5 % 讀數 + 5 位數字) |
| 電氣安裝測量 - 電壓 | 0 VAC ... 550 VAC | ±(2 % 讀數 + 2 位數字) |
| 電氣安裝測量 - 頻率 | 0.00 Hz ... 499.9 Hz | ±(0.2 % 讀數 + 1 位數字) |
| 電氣安裝測量 - 相序（EN 61557 - 7） | 1.2.3 或 3.2.1 | - |
| 電氣安裝測量 - RCD 檢測（EN 61557 - 6） | IΔN：10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A | - |
| 電氣安裝測量 - 接觸電壓 UC | 0,0 V ... 99,9 V | 讀數的 (-0 % / +15 %) |
| 電氣安裝測量 - 觸發時間 | 0 ms ... *大時間 | ±1 ms |
| 電氣安裝測量 - 觸發電流 | 0.2 x IΔN ... 2.2 x IΔN | ±0.1 x IΔN |
| 電氣安裝測量 - 接地電阻（EN 61557 - 5） | 0.00 Ω ... 9999 Ω | ±(5 % 讀數 + 5 位數字) |
| 一般參數 - 顯示屏 |
主機：128 x 64 點陣背光顯示屏 遠程單元：128 x 64 點陣背光顯示屏 |
- |
| 一般參數 - 電源 |
主機：6 節 1.2V NiMH AA 型電池 遠程單元：6 節 1.2V NiMH AA 型電池 |
- |
| 一般參數 - 過電壓類別 | CAT II / 1000 VDC；CAT III / 600 V；CAT IV / 300 V | - |
| 一般參數 - 防護等級 | 雙重絕緣 | - |
| 一般參數 - COM 端口 |
主機：RS232 和 USB 遠程單元：RS232 |
- |
| 一般參數 - 尺寸 |
主機：230 x 103 x 115mm 遠程單元：140 x 230 x 80mm |
- |
| 一般參數 - 重量 |
主機：1.3kg 遠程單元：1.0kg |
- |
|
