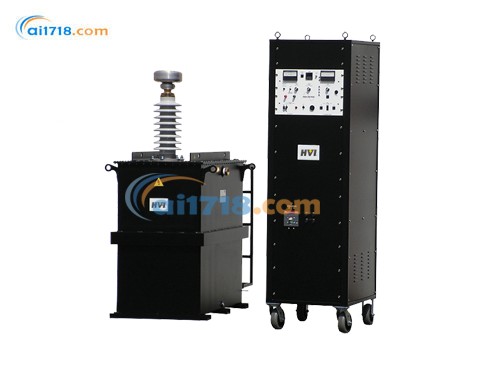

HVI VLF-140CMF超低頻耐壓電纜測試儀專為高達 110kV 的電纜系統的耐壓和診斷測試而設計，可搭配可選的介質損耗角正切（Tan Delta）或局部放電測試設備，用于電纜的診斷檢測,現在熱賣中，如需購買，可通過ai1718的客服熱線聯系我們!
VLF-140CMF超低頻耐壓電纜測試儀適用領域：
適用于額定電壓至 35kV 的電力電纜測試，滿足 IEEE 400.2-2013 及國際標準，可用于電纜安裝驗收、維護及故障診斷。
規格參數
· 輸入：230V，峰值 80A，50/60Hz（單相）
· 輸出：0-140 kV AC峰，100 mA套管輸出
· 電容：在 0.1Hz 時可達 [具體微法數值]，在 0.02Hz 時可達 [具體微法數值]
· 工作模式：連續
· 測量與控制儀表
· 電壓表：0 - 140kVac 峰值，模擬式（3.5 英寸顯示屏）
· 電流表：0 - 200mA 交流，模擬式（3.5 英寸顯示屏）
· 電容表：0 - 6 微法
· 過載保護：固定初級過載保護，為初級額定值的 120%
· 控制開關：帶零啟動聯鎖的開 / 關控制
· 工作頻率：三個固定工作頻率：0.1Hz、0.05Hz、0.02Hz
· 操作模式開關：燒穿 / 耐壓操作模式開關
· 定時器：數字式定時停留
· 自動歸零：具備自動歸零功能
· 外部聯鎖：設有外部聯鎖
· 尺寸
· 高壓油箱：60 英寸寬 ×37 英寸深 ×[具體高度] 英寸（1540mm×940mm×[具體高度] mm）
· 控制臺：24 英寸寬 ×30 英寸深 ×62 英寸高（610mm×762mm×1575mm）
· 重量
· 控制臺：約 750 磅（341 千克）
· 高壓油箱：約 [具體重量] 磅（1 千克）
| 輸入 | 230V，峰值 80A，50/60Hz（單相） |
|---|---|
| 輸出 | 正弦波，0 - 140kVac 峰值，100mA，套管輸出 |
| 負載電容 | 0.1Hz 時 [具體數值缺失]μF，0.02Hz 時 [具體數值缺失] 微法 |
| 工作模式 | 連續 |
| 測量與控制 |
電壓表：0 - 140kVac 峰值，模擬式（3.5 英寸顯示屏） 電流表：0 - 200mA ac，模擬式（3.5 英寸顯示屏） 電容表：0 - 6 微法 固定初級過載保護，為初級額定值的 120% 帶零啟動互鎖的開關控制 三個固定工作頻率：0.1/0.05/0.02Hz 灼燒 / 耐壓操作模式開關 數字式保壓定時器 自動歸零 外部互鎖 |
| 尺寸 |
高壓箱：60 英寸寬 ×37 英寸深 ×[高度數值缺失] 英寸高（1524mm×940mm×[高度公制數值缺失] mm） 控制單元：24 英寸寬 ×30 英寸深 ×62 英寸高（610mm×762mm×1575mm） |
| 重量 |
控制單元：約 750 磅（341 千克） 高壓箱：約 [重量數值缺失] 磅（1 [單位疑似有誤，推測應為 kg] 千克） |
|
|
|
IEEE Std. 400.2 - 2023
| 電纜系統額定值（相間，kV） | 波形 | 安裝（相對地） | 驗收（相對地） | 維護（相對地）（見注釋 2） |
|
|
|
|---|---|---|---|---|---|---|---|
| [kV RMS] | [kV PEAK] | [kV RMS] | [kV PEAK] | [kV RMS] | [kV PEAK] |
|
|
| 5 | 正弦波 | 9 | 13 | 10 | 14 | 7 | 10 |
| 11 | 正弦波 | 11 | 16 | 13 | 18 | 10 | 14 |
| 15 | 正弦波 | 19 | 27 | 21 | 30 | 16 | 22 |
| 20 | 正弦波 | 24（注釋 3） | 34（注釋 3） | 26 | 37 | 20 | 28 |
| 25 | 正弦波 | 29（注釋 3） | 41（注釋 3） | 32 | 45 | 24（注釋 3） | 34（注釋 3） |
| 28 | 正弦波 | 32 | 45 | 36（注釋 3） | 51（注釋 3） | 27 | 38 |
| 30 | 正弦波 | 34 | 48 | 38 | 54 | 29（注釋 3） | 41 |
| 35 | 正弦波 | 39 | 55 | 44 | 62 | 33 | 47 |
| 46 | 正弦波 | 51 | 72 | 57 | 81 | 43 | 61 |
| 69 | 正弦波 | 75 | 106 | 84 | 119 | 63 | 89 |
| 115 | 正弦波 | 150（注釋 4） | 212（注釋 4） | 168（注釋 4） | 238（注釋 4） | 126（注釋 4） | 178（注釋 4） |
| 138 | 正弦波 | 176（注釋 4） | 198（注釋 4） | 140（注釋 4） | 198（注釋 4） | 105（注釋 4） | 148（注釋 4） |
-
