美國Megger HPG50-H, HPG70-H,/HPG80-H及HPG110-H高壓試驗系統由愛儀器儀表網代理，交流試驗組合 HPG 50、80 和 110-H 適用于低容量設備的 50/60 Hz 交流試驗。如果變壓器頂部選配整流器，則可以升級為高壓直流試驗設備。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

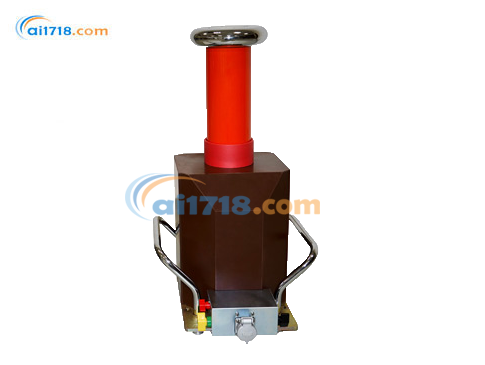

HPG50-H, HPG70-H,/HPG80-H及HPG110-H高壓試驗系統簡介
交流試驗組合 HPG 50、80 和 110-H 適用于低容量設備的 50/60 Hz 交流試驗。如果變壓器頂部選配整流器，則可以升級為高壓直流試驗設備。
典型應用范圍:
■ 開關柜測試
■ 電壓和電流互感器測試
■ 中壓設備/組件的測試
■ 直流電纜測試
系統由控制單元來操作高壓變壓器。分體式設計可確保操作者在安全距離之外使用設備?？刂茊卧ㄗ择钭儔浩?、電流/電壓顯示儀器、測試計時器和
安全回路等。
低壓繞組可以從零到*大值連續勵磁，保證在預設的時間內可以有特定的輸出。工作時間取決于實際設定，范圍可從幾分鐘至連續測試。
各型號 HPG 系統：
■ HPG 50-H，*大支持交流 35 kV有效值 / 直流 50kV
■ HPG 80-H，*大支持交流 58 kV有效值 /直流 80 kV
■ HPG 110-H，*大支持交流 78 kV有效值 /直流 110 kV
系統特性：
■ *大1.5 kVA 連續交流試驗
■ 控制單元和高壓單元分體式設計
■ 內置過流保護
■ 配合整流器附件可進行直流試驗
訂貨信息
產品
訂貨號
HPG 50-H
813220
控制單元(HSW3-2),變壓器35kV,成套線纜，整流附件(倍壓器),放電棒50kV
HPG 80-H
118303086
控制單元(HSW3-2)),變壓器58kV ,成套線纜，整流附件(倍壓器),放電棒100kV
HPG 110-H
1004470
控制單元(HSW3-2),變壓器78kV,成套線纜，整流附件(倍壓器),放電棒150kV
選配：
高壓連接塊3m(無屏蔽)
2005029
高壓連接塊5m(無屏蔽)
2004993
高壓連接線10m(無屏蔽)
2005.030
高壓連接線5m(有屏蔽)
810003736
高壓連接線10m(有屏蔽)
820023906
| HPG50-H, HPG70-H,/HPG80-H及HPG110-H技術參數* | ||||
| HPG 50-H | HPG 80-H | HPG110-H | ||
| 功 耗 PN | 1.2 kVA | 1.2 kVA | 1.5 kVA | |
| 瞬時功耗 Pk(1h) | 3 kVA | 2.5 kVA | 3.5 kVA | |
| 輸入電壓 | 230V/50.…60Hz | 230V/50.…60Hz | 230V/50.…60Hz | |
| 輸出電壓 |
0 .…35 kV有效值 AC 0 .….50 kV DC |
0.…58 kV有效值 AC 0..80 kV DC |
0 …78 kV有效值 AC 0 …110 kV DC |
|
| 測量范圍 |
0…40 kV AC 0 .…60 kV DC |
0.…60 kV AC 0..80 kV DC |
0.…80 kV AC 0…110 kV AC |
|
| 精度 | 1.5 % | 1.5 % | 1.5 % | |
| 輸出電流 |
0.…15mA 50 mA(1 小時) |
0..15mA 50 mA(1 小 時 ) |
0...15mA 50 mA(1 小時) |
|
| 測量范圍 | 0.…500μA/0.…50 mA | 0.…500μA/0.…50 mA | 0.…500μA/0.…50 mA | |
|
控制單元 HSW 3-2 重量 尺寸(WxHxD) |
26 kg/57.3 Ibs 520x255x320 mm 20.5 in.x 10.0 in.x 12.9 in. |
26 kg /57.3 Ibs. 520x255x320 mm 20.5 in.x 10.0 in.x 12.9 in. |
26 kg/57.3 Ibs. 520x255x320 mm 20.5 in.x 10.0 in.x 12.9 in. |
|
| 變壓器 | ||||
| 重量 | 48 kg/105.8 lbs. | 76 kg/167.6 lbs. | 95 kg/209.4 Ibs. | |
| 尺寸(WxHx | D) | 440x320x420 mm | 440x440x440 mm | 310x720x310 mm |
| 17.3 in.x 12.6 in.x 16.5 in. | 17.3 in.x 17.3 in.x 17.3 in. | 12.2 in.x 28.3 in.x12.2 in. | ||
|
