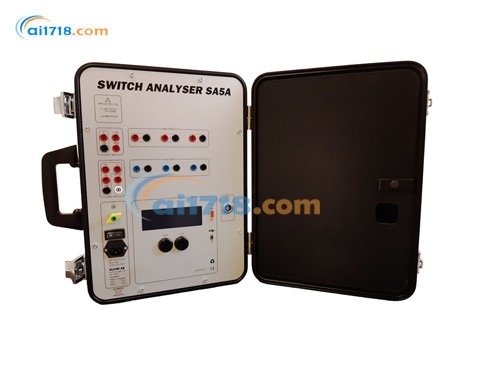

瑞典ELCON　SA5斷路器（開關）測試分析儀

瑞典ELCON SA5斷路器（開關）測試分析儀，本產品是電力系統中*重要的控制和保護設備，斷路器的高度可靠性是其*主要的特征之一?，F在熱賣中，如需購買，可通過客服熱線聯系我們！

SA5斷路器（開關）測試分析儀簡介：

用于斷路器分析

SA5A 專為希望全面分析其中壓斷路器的用戶而開發。

擴展接觸計時測試以包括行程結果

它僅重 8,3 公斤。毫無疑問，這種 unity 提供的多功能性和精度，它確實是您測試斷路器時的*佳合作伙伴。在已知有問題的變電站的高感應區域進行的測試證明，SA10 是能夠承受這些條件的斷路器定時器。它堅固耐用，體積小，深受客戶好評。

SA5A 是我們在惡劣環境中對中壓斷路器進行完整分析

SA5斷路器（開關）測試分析儀特點：

內置金屬便攜箱，配件集成于箱蓋

兼容工廠生產線測試設備

僅需兩個按鈕（分閘 / 合閘）操作

支持數字及模擬傳感器

重量僅 8.6 kg

自動測量線圈 / 電機電流 / 電壓

可選內置打印機（無需 PC 獨立操作）

技術參數

觸頭時間測量

參數	數值
主觸頭時間通道數	3（可擴展至 6）
輔助觸頭通道數	3（可兼作主觸頭通道）
閉合輔助觸頭電流	內部 1 mA
外部觸頭電壓范圍	+15 VDC 至 + 400 VDC
響應時間	<20 μs

線圈與電機測量

參數	數值
線圈電壓測量范圍	DC 0–300 V（±1% 或 ±1 V） AC 0–300 V（±2% 或 ±2 V）
線圈電流測量范圍	DC 0–30 A（±1% 或 ±0.1 A） AC 0–30 A（±2% 或 ±0.2 A）
電機電壓測量范圍	DC 0–300 V（±1% 或 ±1 V） AC 0–300 V（±2% 或 ±2 V）
電機電流測量范圍	DC 0–50 A（±1% 或 ±0.1 A） AC 0–50 A（±2% 或 ±0.2 A）
線圈觸發響應時間	<20 μs

傳感器輸入

參數	數值
數字傳感器輸入類型	RS422
模擬傳感器輸入范圍	0–5 V
模擬輸入阻抗	200 kΩ
數字 / 模擬傳感器供電	5 V, 100 mA

通用參數

參數	數值
電源輸入	AC 85–265 V/50-60 Hz DC 100–375 V
功耗	<50 VA
工作溫度范圍	-20°C 至 + 50°C
存儲溫度范圍	-40°C 至 + 70°C
相對濕度	0–97%（無冷凝）
尺寸	458×331×153 mm（18”×13”×6”）
重量	8.6 kg

訂貨信息

標準套件

型號	包含內容	貨號
SA5 基礎套件	SA5 主機、BTS11 軟件、連接附件、電源線、通信線	S006
SA5 行程測試套件	S006 + 旋轉傳感器 + 3m 電纜（傳感器 / 電機 / 線圈 / 觸頭）	S008

可選配件

配件	描述	貨號
藍牙通信套件	支持 100 米遠程操作	S122
旋轉數字傳感器	RSI503 型，2500ppr	S108-B
線性模擬傳感器	TLH225 mm	S110
通用傳感器安裝套件	適配 ABB 斷路器等	S118
線圈 / 電機電源	POB30AD 型，35A DC	S141

BTS11 軟件功能

支持 O-C/C-O/O-C-O 等任意分合閘序列

*小動作電壓測試

彈簧儲能電機測試（電流波形分析）

符合 IEC 62271-100 標準的參考帶對比

多語言報告生成（Word/PDF）

支持 SQL/Access 數據庫

認證：符合 CE 認證（EMC 指令 89/336/EEG、低電壓指令 73/23/EEG）

保修：2 年
