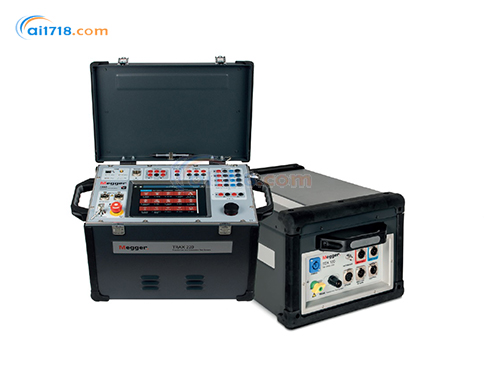

美國MEGGER TRAX220/219變壓器及變電站測試系統由愛儀器儀表網代理，本產品是一款是一款多功能的變電站變壓器測試系統，能夠取代那些功能單一的測試設備,是一種節約時間、提高效率的新方法?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
TRAX220/219是一款獨特的測試系統，能夠測試輸電變壓器、配電變壓器、互感器以及其它許多變電站電力設備。
儀器本身*大輸出電流可達200 A，*大輸出電壓可達2200 V，選配件能夠將輸出增加至2000 A和12 kV，頻率可在5Hz—500Hz范圍內連續調節。
通過集成的觸摸屏或使用外部電腦都可以控制儀器。
由于具備了各個等級的電壓和電流的*輸出和測試能力，TRAX220/219以滿足大量的測試需求，如變比測試、勵磁電流測試、繞組及觸頭電阻測試、阻抗測試、介損測試以及以下（但不局限于）高中低壓設備的大電流測試：
- 輸配電變壓器
- 互感器
- 套管
- 低壓、中壓和高壓斷路器
- 母線
- 繼保設備
- 接地系統
由于儀器可以產生寬量程的電壓和電流，并且具備*的電壓電流測量能力，因此這種多功能測試儀可用于許多場合。例如：
電力變壓器
變比和相位測試
? 繞組直流電阻測試
? 單相測試電流可達100A
? 三相/六繞組可達16A
? 分接開關測試（單相或三相）
? 連續性測試
? 動態電流測試
? 動態電壓測試
? 動態電阻測試（申請專利中）
? 消磁（快速高效的消磁方法）
? 磁動勢平衡測試
? 勵磁電流測試
? 漏阻抗/短路阻抗測試
? 零序阻抗測試
? 雜散損耗頻響測試
? 帶智能溫度校正和電壓相關性探測的介損測試
? 電容測試
電流互感器
? 變比、負載和極性測試
? 相位和幅值誤差測試
? 勵磁特性測試
? 繞組電阻測試
? 二次側負載測試
? 絕緣耐壓測試
電壓互感器
? 變比、負載和極性測試
? 相位和幅值誤差測試
? 二次側負載測試
? 絕緣耐壓測試
電阻測試
? 觸頭電阻測試
? 兩端接地測試
斷路器測試
? 主觸頭和電阻觸頭動作時間測試
? 行程測試
? 動作電壓測試
? 線圈電流測試
? 觸頭電阻測試
大電流測試
? 斷路器測試
? 常規大電流測試
繼保設備測試
? 一次側和二次側保護的單相測試（> I、< I、> V、< V、> f、< f）
交流絕緣測試
? 介損測試
? 電容測試
? 升壓介損測試
? 1 – 505 Hz 頻率范圍
TRAX220/219變壓器及變電站測試系統特性和優勢：
多功能變壓器/變電站測試儀
? 取代眾多功能單一的測試儀
? 省去了熟悉多種不同儀器的過程，易于上手
? 友好的用戶界面有助于減少培訓量，縮短測試所需的時間
? 設計便攜、緊湊，易于運輸
可針對不同的測試自由設置輸出電壓和電流，靈活性強
? 交流電流*大為2000 A（選配TCX 200）
? 直流電流*大為10 0A
? 交流電壓*大為12 kV（選配TDX 120）
? 直流電壓*大為300 V
*先進的診斷測試技術
? 三相變壓器測試：
? 變比測試
? 直流電阻測試
? 分接開關連續性測試、計時測試以及動態電阻測試
? 勵磁電流測試
? 漏阻抗/短路阻抗測試
? 消磁
? 三相測試一次性接線（選配TSX 300）
? 電流互感器、電壓互感器測試
? 高壓介損測試（選配TDX 120）
輕便緊湊
? TRAX 220主機僅重26 kg，運輸重量< 32 kg
? 智能電纜技術能夠減輕電纜重量
|
規格 |
|
|
|
以下規格僅在額定輸入電壓以及室溫（+25°C ±5°C）的條件下成立。 規格可能會無征兆地發生變化。 |
|
環境 |
|
|
應用場合 |
適于用高電壓變電站和工業環境 |
|
溫度 |
|
|
運行 |
-20°C — +55°C |
|
儲存 |
-20°C — +70°C |
|
濕度 |
< 90%相對濕度不結露 |
|
CE- 標識 |
|
|
EMC |
2004/108/EC |
|
LVD |
2006/95/EC |
|
常規 |
|
|
主電源 |
100-240 V, 50/60 Hz (± 10%) |
|
輸入電流 |
≤ 16 A 持續 30 A短期 < 60 s |
|
主保險絲 |
F1 和 F2， 25 A |
|
測試地 |
在將電纜連接到儀器前，首先將接地端連接到被 測試品地。 |
|
接地 |
用于在主機和配件之間連接一個額外的接地或 將外部物品如手推車接地。 |
|
尺寸 |
475 x 315 x 330 mm (不含把手) |
|
重量 |
|
|
TRAX 219 |
25kg |
|
TRAX 220 |
26kg |
|
TRAX 280 |
30kg |
|
顯示屏 |
|
|
尺寸 |
10.4” |
|
分辨率 |
1024x768 XGA |
|
類型 |
TFT 觸摸屏 |
|
對比度 |
1000:1 |
|
亮度 |
1000 cd/m2 |
|
輸出 |
|
|
|
項目 |
規格 |
備注 |
|
0-2200 VAC |
1A,1分鐘 2500 VA (*大值 頻率范圍： 5-70 Hz |
輸出通道平時被一個繼電 器隔離，僅在通道被選中 后才會“帶電”。 |
|
0-250 VAC / 0-10 AAC |
10 A, 1 分鐘 20 A, *大10 s 2.5 A, > 2小時
頻率范圍： |
|
|
0-200 AAC |
0-200 A/6 V, 1 分鐘 頻率范圍： 45-70 Hz |
TRAX220 |
|
0-800 AAC |
0-800 A/6 V, 30秒 0 - 200 A/10 V, > 2小時 頻率范圍：45-70 Hz |
TRAX280 |
|
0-16 ADC |
0-16 A, 持續 0-1A, 持續 |
|
|
0-300 VDC |
10 A,1分鐘 2.5A，>2小時 |
整流直流，設計用途是輔 助直流電源 |
|
0-100 ADC |
100 A, 1 分鐘 70 A, 持續 |
|
|
DC 輸出功率 |
*大1000 VA , 持續 *大 50 V 電壓 |
|
|
數字輸出 |
250 V / 35 A (*大) 2 x 0-10000 s |
控制分接開關和斷路器的 運行，內部帶有電壓和電 流測試功能。 |
|
輔助 |
|
|
|
控制 |
54 V DC |
以太網通信及配件電源。 |
|
電源 |
0-235 V AC |
直接由高功率運放輸出， 為配件（TDX / TCX）供電。 |
|
選配 TRAX TDX |
12 kV AC 0-12 kV, 1 分鐘 0-12 kV / 300 mA, 4 分鐘 0-12 kV / 100mA, 持續 |
|
|
選配 TRAX TCX |
2000 A AC 0-2000 A/2.4 V, 1 分鐘 0-1000 A/4.8 V, 1分鐘 |
|
|
輸入 |
|
|
|
模擬 |
|
|
|
1 2 3 4 |
|
|
|
電流 |
4 x 0-10 A AC / DC |
|
|
電壓 |
4 x 250 / 350 V AC / DC |
|
|
R1 R2 |
2 x 0-50 V DC |
用于電阻測試，也可用于40 V RMS以下的交流電壓 測試 |
|
傳感器 |
|
小信號的模擬傳感器輸入端 |
|
觸發輸入 |
|
觸頭或電壓輸入 |
|
計時 |
3 x 0-10000 s |
保護測試時所用到的計時器數字輸入。 A和B輸入分 別是開始和停止。 |
|
計算 / 顯示參數 |
|
|
算數預算 |
+, -, *, / |
|
功率 |
P, VA, Q, S |
|
阻抗 |
R (DC), Z, Xp, Xs, Rs, Rp, Ls, Lp, Cs, Cp, 相位 |
|
時間 |
數字信號開始-停止-改變，發生器開始-停止，隨事件觸發 |
|
用戶自定義公式 |
|
|
主電源電壓下降 TRAX的規格在230-240 V主電源電壓下成立，當電壓下降時輸 出功率也會降低。 環境溫度升高 TRAX 的規格在23 ±5°C是成立，環境溫度升高時，*大電流輸 出時間會縮短。 |
|
|
測試精度 |
|
|
外部 AC / DC 電壓和電流 |
讀數的0.05% + 量程的0.05% |
|
內部 DC 電流 |
讀數的0.1% + 量程的0.1% |
|
內部 AC 電流 |
讀數的0.2% + 量程的0.2% |
|
內部 AC 電壓 |
讀數的0.2% + 量程的0.2% |
|
通信 |
|
|
以太網口 |
用于外部PC控制儀器，或將儀器連接到外部網絡。 |
|
wifi無線連接 |
外部PC或平板可使用無線控制儀器（選配） |
|
USB |
3個多用途USB端 |
訂購信息
TRAX 220，AJ-19291
200 A 交流輸出電流，帶集成觸摸屏
軟件：手動控制和以下基礎版變壓器測試
軟件包：
? 繞組直流電阻，包括分接開關連續性
? 消磁
? 變比
? 勵磁電流
? 短路阻抗（漏電抗）
TRAX 219，AJ-19390
200 A 交流輸出電流
軟件：手動控制
無觸摸屏，僅支持遠程操控
標配件
? 電源電纜
? 接地線 5 m
? 測試線組
? 電流電纜，2 x 10 m
? 高壓電纜，2 x 5 m
? 固定互鎖，2 m
? 跳線電纜
? 以太網電纜
? 基礎版軟件包
? 運輸箱
選配件
手推車 AJ-90040
輕便軟箱 GD-31050
踩踏式互鎖開關 GC-31150
綠色/紅色警示燈 AJ-90030
擴展版軟件包
高級版變壓器軟件包，AJ-8020X
包含以下應用：
? 分接開關動態電阻測試
? 雜散損耗頻響
? 磁動勢平衡
電流互感器/電壓互感器軟件包，AJ-8030X
包含以下應用：
? 電流互感器變比
? 電流互感器負載
? 電流互感器勵磁特性
? 極性
? 電流互感器變比（電壓法）
? 電流互感器繞組電阻
? 電流互感器耐壓
? 電流互感器變比（電流法）
? 電流互感器變比（低功率）
? 電壓互感器變比
? 電壓互感器負載
? 電壓互感器二次側耐壓
? 極性
? 電子式電壓互感器
變電站軟件包，AJ-8040X
包含以下應用：
? 斷路器分析儀
? 低壓斷路器計時
? 單相保護測試
? 計時器
? 相位計
? 接低阻抗
? 線阻抗/K因數
? 瓦特計

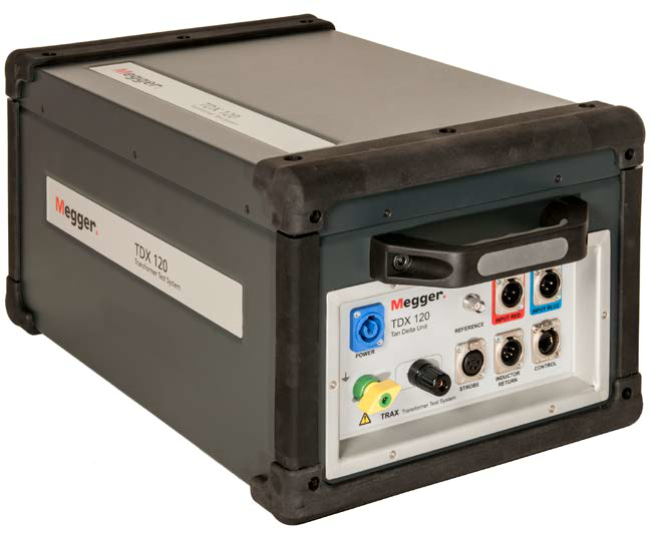

TRAX TDX 120 – 高壓介損單元， AJ-69090
還可用于電容和勵磁電流測試
TRAX TCX 200 – 大電流配件（電纜+電流放大單元），AJ-69290
進行2000A大電流測試時可將此配件移動到被測試品旁，以減少測試電纜的長度和重量。
TRAX TSX 300 – 3相/6繞組測試自動切換開關， AJ-69390
可用于變比測試（250V）、繞組電阻測試（16A）、勵磁電流測試、漏阻抗測試、雜散損耗頻響測試和磁動勢平衡。
-
