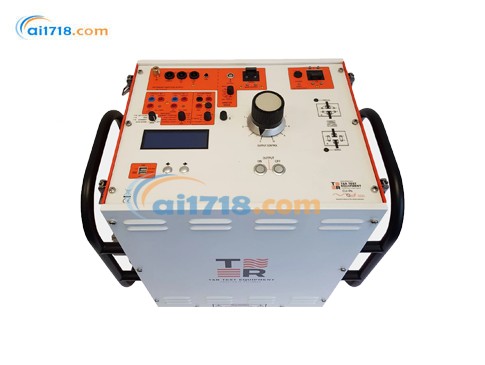

美國T&R CU-Ps一次電流注入式測試系統由愛儀器儀表網代理，本產品是用于大電流調試和維護測試的*解決方案。該系統具有獨立的控制和負載單元，提供*的靈活性?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
CU-Ps初級電流注入系統
| 裝置類型 | *大功率 | *大電流 |
|---|---|---|
| 750ADM Mk4 | 3kVA | 750A |
| PCU1-SP Mk3 + NLU5000 | 11.5kVA | 3kA（5 分鐘）/5kA（40 秒） |
| CU-Ps Mk2 + LU6000 | 20kVA | 6kA |
CU-Ps功能特點
CU-Ps規格
主輸出
| 115V | 230V | |
|---|---|---|
| 開路電壓 | 3.5V | 5.0V |
| 500A 時的電壓 | 2.8V | 4V |
| 連續電流 | 125A | 125A |
| 5 分鐘接通 | 250A | 250A |
| 1 分鐘接通 | 440A | 500A |
| *大電流 | 500A | 750A |
| *大電流持續時間 | 10s | 20s |
| 開路電壓（第二輸出） | 10V | 16V |
| 滿載電壓（第二輸出） | 7.5V | 10V |
| 連續電流（第二輸出） | 10A | 10A |
| 1 分鐘接通（第二輸出） | 40A | 40A |
測量
| 量程 | 分辨率 / 脫扣值 | 精度 | 捕獲時間 |
|---|---|---|---|
| 20.00A | 0.01A / 21A | ±0.5%rdg+5d | 20ms |
| 50.00A | 0.01A / 53A | ±0.5%rdg+5d | 20ms |
| 200.0A | 0.1A / 210A | ±0.5%rdg+5d | 20ms |
| 750A | 1A / 788A | ±0.5%rdg+2d | 20ms |
計時系統
| 范圍 | 0-999.999s/9999.99s/99999.9s（自動量程） |
|---|---|
| 分辨率 | 1ms/10ms/100ms |
| 精度 |
±0.01% rdg+2d（常規模式） ±0.01% rdg+4d（電流操作模式） |
| 模式 | 定時器啟動 | 定時器停止 |
|---|---|---|
| 關閉 | 定時器停用 | 定時器停用 |
| 內部啟動 | 按下‘ON’ | 觸點 1 |
| 單觸點 | 觸點 1 | 觸點 1 |
| 雙觸點 | 觸點 1 | 觸點 2 |
| 電流操作 | 電流 > 量程的 20% | 電流 < 量程的 20% |
結果存儲
電源要求
溫度范圍
| 尺寸（金屬箱） | 560 x 456 x 265mm | 重量 | 27.4kg |
|---|---|---|---|
| 尺寸（便攜箱） | 380 x 314 x 221mm | 重量 | 23.5kg |
配件
可選 750ADM-AL 引線組規格
保護與安全
CU-Ps 便攜式斷路器測試裝置產品規格
| 參數類別 | 詳細規格 |
|---|---|
| 功能特點 |
20kVA 5 分鐘輸出能力（1 秒過載更高） 多功能數字計時 可選 5000A（PLU-5k）或 6000A（PLU-6k）負載單元 二次注入*高 100A 直讀式 CT 變比和極性測試 真有效值測量（單周期捕獲） USB 存儲（含波形和諧波） USB 鍵盤接口 |
| 負載單元規格 | |
| PLU-5k |
系列模式： 10% 量程：250.0A 50% 量程：1250A * 量程：2500A 200% 量程（脈沖）：5000A 并聯模式： 10% 量程：500.0A 50% 量程：2500A * 量程：5000A 200% 量程（脈沖）：10kA 精度：±0.5% rdg+5d（常規），±1.5% rdg+5d（脈沖） |
| PLU-6k |
系列模式： 10% 量程：300.0A 50% 量程：1500A * 量程：3000A 200% 量程（脈沖）：6000A 并聯模式： 10% 量程：600.0A 50% 量程：3000A * 量程：6000A 200% 量程（脈沖）：12kA 精度：±0.5% rdg+5d（常規），±1.5% rdg+5d（脈沖） |
| 計時系統規格 |
分辨率：1ms 滿量程：999.999s 精度：±0.01% rdg+2d（常規），±0.01% rdg+4d（電流操作模式） 觸點輸入：24VDC 開路電壓，20mA 短路電流，自動檢測常開 / 常閉 觸發方式：觸點或 24-240VDC 模式：內部啟動、單觸點、雙觸點、電流操作、脈沖（0.2s/0.5s/1s/2s） |
| 二次注入輸出 |
0-5V：連續 33A，間歇 67A（5 分鐘）/100A（1 分鐘） 0-16V：連續 10A，間歇 20A（5 分鐘）/30A（1 分鐘） 精度：±0.5% rdg+5d 脫扣值：105% 量程 |
| 電源要求 |
230V±10%，45-65Hz，單相 23kVA（5 分鐘）/46kVA（1 秒） |
| 尺寸與重量 |
控制單元：660×400×740mm，115kg PLU-5k：660×400×740mm，155kg PLU-6k：660×400×740mm，135kg |
| 溫度范圍 |
存儲：-20°C 至 60°C 工作：0°C 至 45°C |
| 保護與安全 |
CE 認證，符合 BS EN61010 標準 電子過流 / 熱脫扣、輸入斷路器、負載單元占空比保護 |
| 標準配件 | 備用保險絲、操作手冊、5m 負載單元電源線、5m 負載單元測量線、2m 電源線、5m 100A 引線及計時線 |
| 可選輸出引線 |
3000AL（2.5m，560mm2 銅排） 4000AL（2.5m，700mm2 銅排） 5000AL（2m，840mm2 銅排） 6000AL（2m，1120mm2 銅排） |
|
|
CU-Ps參數文檔 |
