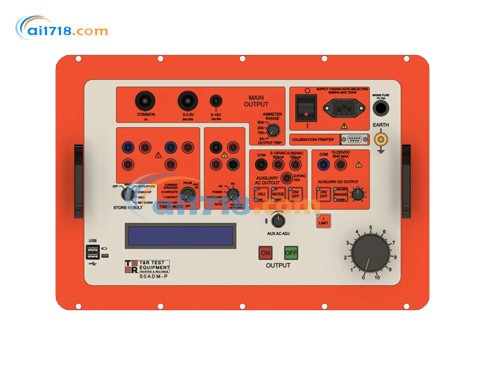

英國T&R 50ADM-P二次電流注入式測試儀由愛儀器儀表網代理，本產品是一種緊湊而強大的解決方案，可提高從電流注入到繼電器相移等各種應用的測試效率和準確性?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
50ADM-P功能特點
50ADM-P 的靈活輔助交流輸出可用于電壓繼電器（*高 260V）或電流繼電器（*高 10A），相位和頻率完全可調。這種電壓和電流的組合可測試需要雙電壓、單電壓單電流或雙電流的繼電器。
50ADM-P 應用
| IEEE 編號 | 類型 |
|---|---|
| 21 | 距離保護（逐相） |
| 24 | 伏 / 赫茲 |
| 25 | 同期檢查 |
| 27/59 | 欠壓 / 過壓 |
| 32/P/Q | 方向功率 |
| 37 | 欠流 / 欠功率 |
| 40 | 勵磁繼電器 |
| 46N | 負序過流繼電器 |
| 50/76 | 瞬時過流 |
| 50 50V | 接地故障繼電器 電壓限制過流 |
| 51 | IDMT 過流繼電器 |
| 55 | 功率因數繼電器 |
| 59G | 中性點電壓位移 |
|---|---|
| 67 | 方向過流 |
| 67N | 方向接地故障 |
| 78 | 相位角 |
| 79 | 自動重合器 |
| 81 | 欠頻 / 過頻 |
| 85 | 導引線繼電器 |
| 86 | 閉鎖繼電器 |
| 87 | 差動繼電器 |
| 91 | 方向電壓 |
| 繼電器 | |
| 92 94 | 功率方向繼電器 跳閘繼電器 |
| 繼電器 微型斷路器 | |
| 熱繼電器 | |
| CT 磁化曲線 |
50ADM-P 規格
主輸出
| 量程 | 連續運行 | 5 分鐘運行 | 1 分鐘運行 |
|---|---|---|---|
| 3.5V | 16A | 32A | 50A |
| 18V | 4A | 8A | 12A |
測量
| 量程 | 分辨率 | 脫扣電流 | 精度 |
|---|---|---|---|
| 5.000A | 0.001A | 5.25A | ±0.6%rdg+5d |
| 20.00A | 0.01A | 21A | ±0.6%rdg+5d |
| 50.00A | 0.01A | 52.5A | ±0.6%rdg+5d |
電流限制模式
輔助直流輸出
| 量程 | *大電流 | 連續額定值 |
|---|---|---|
| 12-60V | 1A | 25W |
| 60-220V | 0.23A | 25W |
移相交流輸出
| 量程 | 空載電壓 | 滿載電壓 | 連續電流 | 15 分鐘運行（5 分鐘開 / 關） |
|---|---|---|---|---|
| 0-130V | 144V | 125V | 0.23A | 0.46A |
| 0-260V | 288V | 250V | 0.11A | 0.23A |
| 0-6V | 6.6V | 5V | 5A | 10A |
輔助計量輸入
計時系統
| 模式 | 定時器啟動 | 定時器停止 |
|---|---|---|
| 內部啟動 | 按下‘ON’ | 觸點 1 或 2 狀態變化 |
| 單觸點 | 觸點 1 *狀態變化 | 觸點 1 第二次狀態變化 |
| 雙觸點設置范圍 | 分辨率 觸點 1 變化 觸點 2 變化 | 精度 |
| MART（多自動 Vdc/ac rms 300.0V - 重合閘計時） | 0.1V 觸點 2 變化 觸點 1 變化 | ±0.7%rdg±5d |
| 電流操作 Idc/ac rms 5.000A CF<3 -179.9°- 9.999A CF<1.5 | 0.001A 電流 > 量程的 10% | ±0.7% rdg±5d 量程 電流 <10% |
| 相位脈沖 +180.0° | 按下‘ON’ 0.1° | 200ms ±3° |
| 頻率 40-100Hz 輔助交流 | 0.01Hz 輔助交流開啟 / 切換頻率至 φ/ 切換 | ±0.02% rdg±1d 觸點 1 或 2 變化 |
電源要求
配件
可選配件
溫度范圍
尺寸與重量
50ADM-P 電流注入系統產品規格
| 參數類別 | 詳細規格 |
|---|---|
| 主輸出 | |
| 量程 |
3.5V（連續 16A，5 分鐘 32A，1 分鐘 50A） 18V（連續 4A，5 分鐘 8A，1 分鐘 12A） |
| 保護功能 | 過流脫扣、占空比脫扣、熱監控 |
| 測量 | |
| 量程 | 5.000A、20.00A、50.00A |
| 分辨率 | 0.001A（5.000A），0.01A（20.00A/50.00A） |
| 脫扣電流 | 5.25A（5.000A），21A（20.00A），52.5A（50.00A） |
| 精度 | ±0.6%rdg+5d |
| 保護功能 | 過流脫扣、占空比脫扣、熱監控 |
| 電流限制模式 | *高 10A 精細控制，支持低阻抗負載（如數字繼電器） |
| 輔助直流輸出 | |
| 量程 |
12-60V（1A，25W） 60-220V（0.23A，25W） |
| 保護功能 | 電流限制 |
| 移相交流輸出 | |
| 頻率范圍 | 45-100Hz |
| 相位角 | 0-±180° |
| 量程 |
0-130V（空載 144V，滿載 125V，連續 0.23A，15 分鐘 0.46A） 0-260V（空載 288V，滿載 250V，連續 0.11A，15 分鐘 0.23A） 0-6V（空載 6.6V，滿載 5V，連續 5A，15 分鐘 10A） |
| 保護功能 | 電流限制、電子脫扣 |
| 輔助計量輸入 | 保護：電流輸入保險絲 |
| 計時系統 | |
| 范圍 | 0-999.999s/9999.99s/99999.9s（自動量程） |
| 分辨率 | 1/10/100ms |
| 精度 | ±0.01% rdg+2d（常規模式），±0.01% rdg+4d（電流操作模式） |
| 觸點輸入 | 開路電壓 24V，短路電流 20mA，自動檢測常開 / 常閉，支持 24-240Vdc 觸發 |
| 電源要求 | 自動選擇 115V/230V±10%，50/60Hz，單相，*大 725VA |
| 配件 | |
| 標準配件 | 操作手冊、輸出引線組、電源線、備用保險絲、USB 鍵盤、USB 存儲設備 |
| 引線組規格 |
2×5m 10mm2 50A 引線（M10 叉形端子） 2×5m、2×0.5m 2.5mm2 25A 引線（4mm 插頭） 1×5m 2 芯輔助引線（4mm 插頭） |
| 可選配件 | 濾波器單元、RB10 電阻箱、打印機、按鈕引線 |
| 安全 | 接地端子，符合 BSEN61010 標準，CE 認證 |
| 溫度范圍 |
存儲：-20°C 至 60°C 工作：0°C 至 45°C |
| 尺寸與重量 |
主機：464×366×176mm，13.2kg 完整套件：16.6kg |
|
50ADM-P參數文檔 |
|
