瑞士 HAEFELY 2823REF 高精度介損電橋該儀器工作原理為橋式矢量計與高精度介質損耗分析系統2823-REF是為測量高壓電器（如電力電纜擠壓絕緣）的極低介質損耗和阻抗（損耗因數和功率因數）而設計的。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

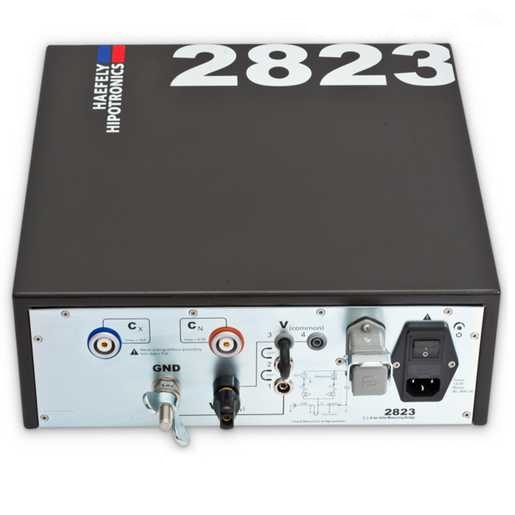

HAEFELY 2823REF 高精度介損電橋
介紹：
2823 高精度 tanδ/功率因數測量儀設計用于測量高壓設備的極低介質損耗。自 1904 年以來，作為高壓測
試的先驅，自 1963 年推出*個手動測量橋頂點-2801 型以來，一直在不斷開發和改進這條產品線。Tettex
品牌是 HAEFELY 的一部分，因其測量儀器的準確性和可靠性而得到全球認可。新 2823 屬于我們新一代測
量儀器，包括該領域 50 多年經驗和先進技術的*結合。采用新一代的光纖的連接技術允許在控制室和
測試現場之間進行完全的電流隔離，保證了測試人員的安全。
緊湊、可靠和 EMC 硬化的設計，IP50：安裝連接標稱電容器的高壓實驗室，增加安全性，減少連接時間。
采用工業級光纖連接器的計算機光學通訊：電流隔離可確保工作人員的完全安全，使用 IDAS2823，控制室
與高壓測試場之間沒有電氣連接。
高達 15A 的輸入電流與自動范圍：簡單連接到測試對象，沒有外部分流，不需要硬件重新連接，因為高輸
入電流范圍極低的輸入阻抗增加線性，延長頻率測量范圍高達 1kHz。
LEMO 型測量電纜反向兼容舊儀表和電纜，相同的連接器使用年限可達 40 年。
主電源連接方式，不需要電池組或充電。
*高精度高達 0.02%，tanδ 1x10-5 油式或干式變壓器的常規或型式試驗（IDAS - 2823）以及參考實驗
室或電纜或并聯電抗器損耗測量等特殊應用的*佳試驗裝置裝置（IDAS - 2823-REF）。
電抗器損耗測量需要配置標準電容器、電流比較儀、介質損耗測試儀、電源。
特點：
緊湊、可靠、EMC強化設計，IP50
用工業級光纖連接器與計算機進行光解耦連接
輸入電流可達15A，具有自動量程
極低的輸入阻抗
LEMO頭測量電纜
電源供電
Haefely延續的長期產品線
HAEFELY 2823REF 高精度介損電橋/介質損耗分析儀
|
參數 |
范圍 |
*大分辨率 |
準確度 |
|
介質損耗因數（tanδ）（1） |
0...100 |
1×10-5 |
± 0.1% RD ±1 x 10-5 |
|
功率因數 |
0...1 |
1×10-5 |
± 0.1% RD ±5x 10-5 |
|
電容 |
0.1 pF |
0.01 pF |
± 0.02% RD ± 0.05 pF |
|
電感 |
1000 kH |
0.1 mH |
± 0.2% RD ± 0.3 mH |
|
測試電壓 |
> 5 V |
1 V |
± 0.2 % RD ± 1 V |
|
測試電流@輸入 |
10 uA ...300 mA |
1 nA |
± 0.05% RD ± 0.1 nA |
|
頻率 |
15 .. 1000 Hz |
0.01 Hz |
± 0.1% RD ± 0.02 Hz |
|
視在功率 |
1 mVA |
0.1 mVA |
± 0.5% RD ± 1 mVA |
|
實際功率 |
1 mW |
0.1 mW |
± 0.5% RD ± 1 mW |
|
無功功率 |
1 mVAr |
0.1 mVAr |
± 0.5% RD ± 1 mvar |
|
測量通道通過光纖連接，通道兩個（CN、CX）、USB 接口、不包括外部的電腦。 |
|
|
|
|
電壓 |
90 .. 264 伏交流電 |
|
容量 |
50 伏安 |
|
頻率 |
50 / 60 赫茲 |
|
工作溫度 |
0°C +55°C |
|
儲存溫度 |
-20°C +70°C |
|
濕度 |
90% 相對濕度, 非冷凝 |
|
機械防護等級 |
50 |
|
尺寸（寬 x 深 x 高） |
345cmx 360 cm x 130 cm |
|
重量 |
7.2 公斤 |
|
振動測試 |
IEC60068-2-64 規范 A1 運輸 a1 |
-
