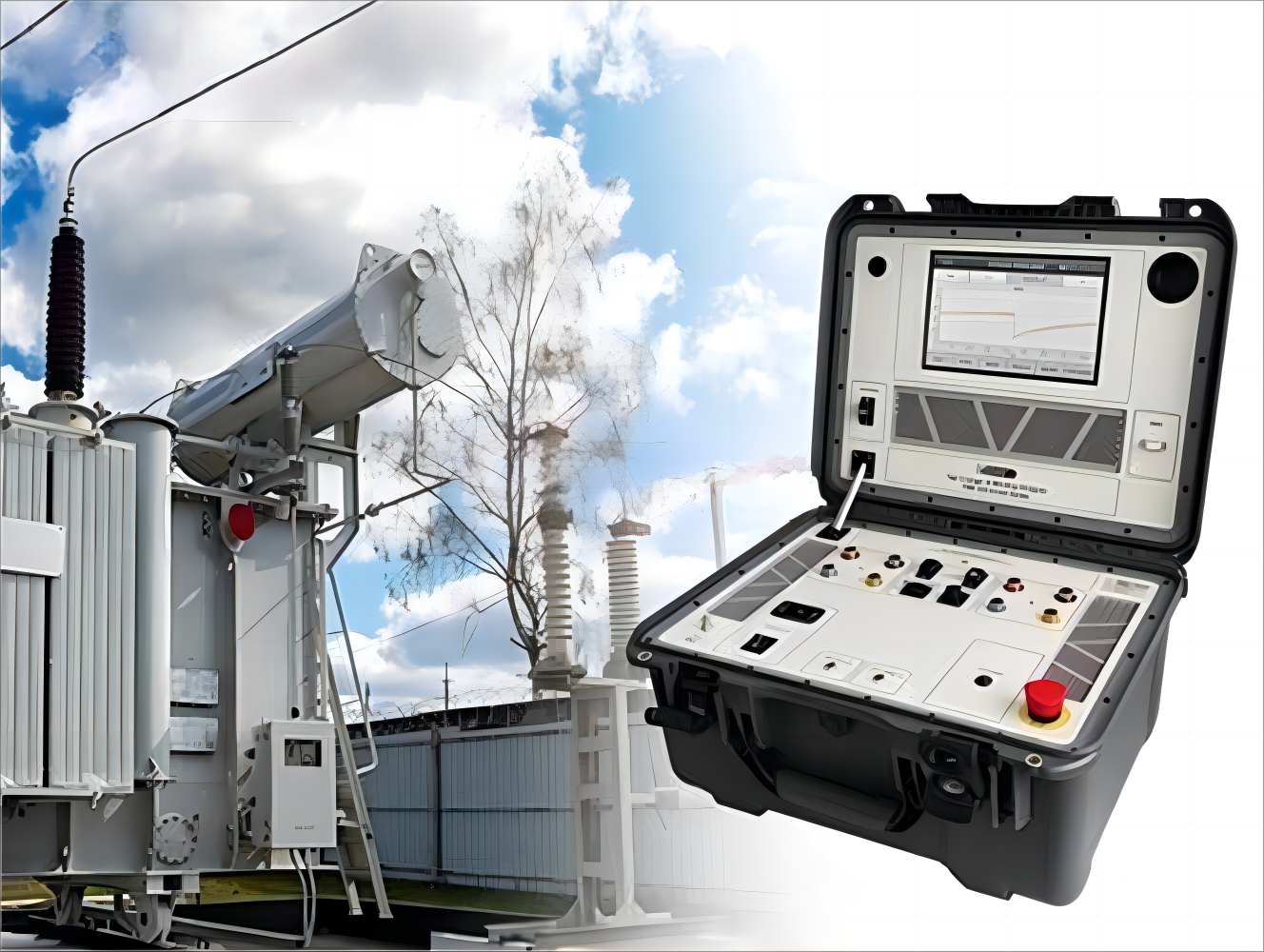

瑞典DVPOWER TWA500三相變壓器有載分接開關測試儀由愛儀器儀表網代理，TWA500是專門為六繞組電阻測試設計的，同時可以在一次側及二次側測試三相的有載分接開關，測試電流高達40A，并且可以進行有載分接開關的振動測試和電機電流測試?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
TWA500三相變壓器有載分接開關測試儀產品介紹
TWA *系列儀器專為測量變壓器一次和二次繞組的六個繞組電阻，以及同步進行三相有載分接開關分析而設計。僅需單步完成電纜連接，測試電流*高可達 40A 。針對每種變壓器配置，都有專門的測量算法，可優化測試結果，使其快速穩定。
TWA 儀器可產生真正無紋波的直流電流，電流注入和磁路能量放電均自動調節。
TWA 具備強大的抗靜電和抗電磁干擾能力，能有效消除高壓電場中存在的干擾，這得益于其在硬件構造和應用軟件方面的專有解決方案。

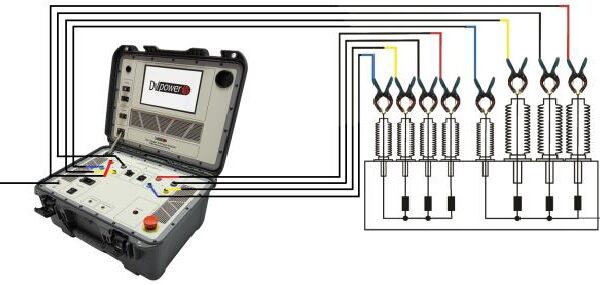

- 使用一次性電纜連接測量變壓器繞組電阻的六繞組
- 一種特殊模式，可以同時測量 YN 配置中三個變壓器繞組的電阻
- 有載分接開關的動態電阻測量 (DVtest)
- 有載分接開關相位同步評估
- 使用專用通道測量有載分接開關電機電流
- 三相或單相變壓器自動退磁
- 全自動測試模式，自動檢測結果穩定
- 真正的三相六繞組電阻測量
- 真正的三相有載分接開關動態電阻測量
- 有載分接開關振動測試
- 有載分接開關電機電流測試
- 極快的測量，單步電纜設置 快速自動退磁
- 全自動測試模式
- 大型 10.1 英寸圖形觸摸屏顯示器
- 測溫通道
TWA500三相變壓器有載分接開關測試儀功能介紹：
分接開關電機電流監測通道
交流或直流電流監控通道能夠在分接開關操作期間監控和記錄 OLTC 機械驅動電機電流。 電機電流波形（或其他有用信號）與直流測試電流打印在同一 DV 測試圖 上，有助于檢測 OLTC 機械問題。 電機記錄允許使用電機操作觸發器進行 DV測試記錄，這對于電抗分接開關非常有用。
振動測試
有載分接開關的狀況也可以通過分析其運行期間的振動圖來觀察。 使用加速度計和儀器上的專用測量通道在外部罐上測量振動。 加速度計可作為可選附件購買。
有載分接開關動態電阻測試
通過測試有載分接開關的動態電阻，獲取動態電阻測試曲線，可以有效和直觀的判斷有載分接開關的狀態。內置的分接開關控制單元可以通過儀器的鍵盤遠程控制分接開關的操作。測試可以使用獨立儀器或 DV-Win PC 軟件進行。
TWA500三相變壓器有載分接開關測試儀技術參數：
技術參數
電腦接口
繞組電阻測試
· USB
· 測試電流：5mA-40ADC
· 以太網
· 輸出電壓：up to 55VDC
· 測試范圍：0,1μQ-10 kQ
電流鉗表規格
· 典型精度：±(0.1%rdg+0,1%F.S)
· 測試電流：300 Aens Or450 A DC
· 測試范圍：30300 A
分辨率
· 頻率范圍：DC to 20 KHz(-3dB)
· 0,1μQ-999,9μQ:0,1 μQ
· 分辨率：±50/±100 mA
· 1,000mQ-9,999 mQ:1 μQ
● 精度：±1%%of the reading
· 10,00mQ-99,99 mQ:10 μQ
· 100,0mΩ-999,9mQ:0,1 mQ
振動測試通道
· 1,000 Q-9,9990:1 mQ
· 分辨率：0,1ms
· 10,00 Ω-99,990:10 mQ
· ICP 加速度計，±100 mV/g,±50 g
· 100,0Q-999,90:0,1 Q
· 1000 Q-99990:1Ω
OLTC 動態電阻測試
· 采樣頻率：0,1 ms
市電電源
· 自動開路檢測和報*
· Connection according to EC/EN60320-1;
· 轉換電流紋波測量
UL498,CSA 22.2
· 轉換時間測量
· 電源電壓：90V-264VAC
· 頻率：50/60 Hz
· 使用DV-Wn 圖形分析工具對不同過渡變化的
· 電源電壓波動高達±10%標稱電壓
時序測量
· 輸入功率：1500 VA
AC 電流測試通道
· 保險絲15A/250V,F 型，用戶不可更換
· 分辨率：0,1 ms
· 幅值分辨率：16 bit
尺寸和重量 (TWA500)
顯示
· 尺 寸 (WxHxD):
· 10.1 英寸圖形觸摸屏顯示器
505 mmx257 mmx409 mm
(TWA500)
19.9 inx10.1inx 16.1 in
· 重量：15,9kg/35.0 bs
