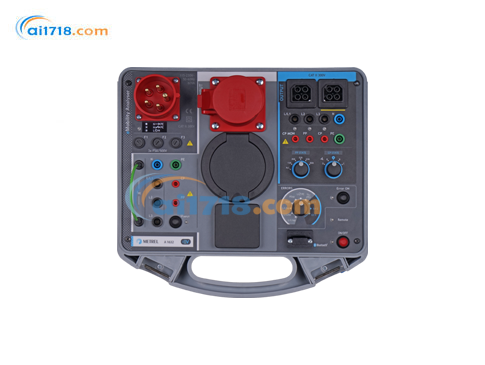

德國METREL MI1632電動汽車分析儀，本產品用于對電動汽車充電設備（EVSE）進行功能安全、診斷和電氣測試，支持與 METREL 安裝檢測儀配合使用，適用于 1 型和 2 型連接，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
應用領域
檢測單相和三相電動汽車電纜在各模式下的電氣安全性。
根據 EN 61851 - 1 標準對電動汽車進行功能和診斷測試，依據 EN 60364 - 6 標準進行電氣安全測試。
檢測 3 型電動汽車充電電纜的電氣安全性。
模擬電流故障，驗證 2 型電動汽車充電電纜的安全功能。
電動汽車充電站全面檢測
Metrel 安裝檢測儀（如 MI 3155 或 MI 3152）搭配使用，可為具有 6mA 直流 RCD（剩余電流動作保護器）或 RCM（剩余電流監測器）保護的電動汽車充電設備檢測提供完整解決方案。能夠執行完整的 RCD 測試序列，包括 6mA 直流斜坡測試和不觸發電動汽車 6mA 直流 RCD 或 RCM 的情況下進行回路阻抗（Zs rcd）測量 。這樣，Metrel 符合 IEC 62752 標準（使用 2 型電動汽車電纜時）和 EN 62955 標準（使用 3 型電纜時）的要求。
MI1632電動汽車分析儀主要特點
模擬車輛電路的 CP 和 PP，對 EVSE 進行功能檢測。
通過模擬 CP 電路故障，對 EVSE 進行診斷測試。
對 EVSE 進行電氣安全測試。
模擬電動汽車電路的 CP 和 PP，對 2 型電動汽車電纜進行功能檢測。
通過模擬 CP 電路故障，對 2 型電動汽車電纜進行診斷測試。
模擬電流故障，驗證 2 型電動汽車充電電纜的安全功能。
檢測 2 型和 3 型電動汽車充電電纜的電氣安全性。
提供可連接安全檢測儀的輸入 / 輸出接口。
支持單相和三相 2 型電纜連接。
內置 4400mA 鋰電池。
與 Metrel 安全檢測儀進行藍牙通信。
應用領域
檢測單相和三相電動汽車電纜在各模式下的電氣安全性。
根據 EN 61851 - 1 標準對電動汽車進行功能和診斷測試，依據 EN 60364 - 6 標準進行電氣安全測試。
檢測 3 型電動汽車充電電纜的電氣安全性。
模擬電流故障，驗證 2 型電動汽車充電電纜的安全功能。
電動汽車充電站全面檢測
Metrel 安裝檢測儀（如 MI 3155 或 MI 3152）搭配使用，可為具有 6mA 直流 RCD（剩余電流動作保護器）或 RCM（剩余電流監測器）保護的電動汽車充電設備檢測提供完整解決方案。能夠執行完整的 RCD 測試序列，包括 6mA 直流斜坡測試和不觸發電動汽車 6mA 直流 RCD 或 RCM 的情況下進行回路阻抗（Zs rcd）測量 。這樣，Metrel 符合 IEC 62752 標準（使用 2 型電動汽車電纜時）和 EN 62955 標準（使用 3 型電纜時）的要求。
MI1632電動汽車分析儀主要特點
模擬車輛電路的 CP 和 PP，對 EVSE 進行功能檢測。
通過模擬 CP 電路故障，對 EVSE 進行診斷測試。
對 EVSE 進行電氣安全測試。
模擬電動汽車電路的 CP 和 PP，對 2 型電動汽車電纜進行功能檢測。
通過模擬 CP 電路故障，對 2 型電動汽車電纜進行診斷測試。
模擬電流故障，驗證 2 型電動汽車充電電纜的安全功能。
檢測 2 型和 3 型電動汽車充電電纜的電氣安全性。
提供可連接安全檢測儀的輸入 / 輸出接口。
支持單相和三相 2 型電纜連接。
內置 4400mA 鋰電池。
與 Metrel 安全檢測儀進行藍牙通信。
| 功能 | 測量范圍 | 分辨率 | 精度 |
|---|---|---|---|
| 系統額定電壓范圍 | 100V AC ... 440V AC | 1V | ±(2 % 讀數 + 2 位數字) |
| 額定頻率范圍 | 0Hz, 14Hz ... 500Hz | - | 未提及（原文無對應精度） |
| 相序 | 1.2.3 或 3.2.1 | - | 未提及（原文無對應精度） |
| 電壓 UCP +, UCP - | -19.99V ... 19.99V | 1V | ±(2 % 讀數 + 2 位數字) |
| 頻率 | 500 ... 1500Hz | 0.1Hz | ±1 % 讀數 |
| 占空比 | 0.1 ... 99.9 % | 0.1 % | ±10 位數字 |
| Ievse | 0.0 … 99.9A | 0.1A | 計算值 |
| Toff | 0 ... 399ms | 1ms | ± (1 % 讀數 + 5 位數字) |
| 模擬功能 - 狀態 n.c | > 300kΩ | - | 未提及（原文無對應精度） |
| 模擬功能 - 模擬 PP |
13A：1.5kΩ 20A：680Ω 32A：220Ω 63A：100Ω 80A：56Ω |
- | ± 1.5 % |
| 模擬功能 - 模擬 CP |
A：> 300kΩ B：2.74kΩ C：882Ω D：246Ω |
- | ± 1.5 % |
| 診斷功能 - 錯誤狀態描述 |
A1：電動汽車未連接 A2：電動汽車未連接 / PWM B1：電動汽車已連接 B2：電動汽車已連接 / PWM C1：電動汽車正在充電 C2：電動汽車正在充電 / PWM D1：電動汽車正在充電且通風開啟 D2：電動汽車正在充電且通風開啟 / PWM E：錯誤 F：故障 無效：無法對 CP 信號進行分類 |
- |
|
| 錯誤功能 - 電壓輸入故障描述 |
L/L1op：L/L1 導體開路 L/L2op：L/L2 導體開路 L/L3op：L/L3 導體開路 Nop：N 導體開路 PEop：PE 導體開路 L<>PE：L/L1 和 PE 導體交叉 Uext (PE)：PE 上的外部電壓（在輸入側） |
- |
|
| 錯誤功能 - 電壓輸出故障描述 |
二極管短路：CP 中的二極管短路 CP 與 PE 短路：CP 與 PE 之間短路 PE 導體開路 / 錯誤 3：PE 導體開路 |
- |
|
| 電池供電 | 7.2V DC（4400mAh 鋰電池） | - |
|
| 電池充電時間 | 通常：4 小時（完全放電后）；115V/230V ± 10%，230V/400V 3~ ± 10% - 50Hz - 60Hz，60VA | - | |
| 電源類別 | 300V CAT II | - |
|
| 測量類別 | 300V CAT II | - | - |
| 防護等級 | IP 65（箱蓋關閉時），IP 40（箱蓋打開時）；IP 20（電源測試插座處） | - | |
| 尺寸（寬 x 高 x 深） | 36cm x 16cm x 33cm | - |
|
| 工作溫度范圍 | -10°C … 50°C | - |
|
| *大相對濕度 | 90 % HR（0°C … 40°C），無冷凝 | - |
|
| 額定工作海拔 | *高 3000m | - |
|
| 藍牙模塊 | 2 類 | - |
|
|
MI1632文檔 |
|||
