TRAX變壓器及變電站綜合測試儀110kV變壓器短路阻抗測試案例

來源：愛儀器儀表網發布時間：24-07-29 09:58 作者：陸翠翠瀏覽次數：56 分類：技術文章

北京康高特儀器設備導讀：2024年7月17日，康高特技術工程師攜帶Megger品牌的明星產品TRAX變壓器及變電站綜合測試儀對某110kV變壓器進行短路阻抗測試。

變壓器短路阻抗
變壓器短路阻抗是衡量變壓器在短路條件下阻抗特性的重要參數，通常以百分比形式表示。它表明變壓器內阻抗的大小，即變壓器在額定負荷運行時變壓器本身的阻抗壓降大小，變壓器突發短路時，短路阻抗對短路電流的大小具有決定性的作用。
短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的*直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否進行解體檢查的依據之一。

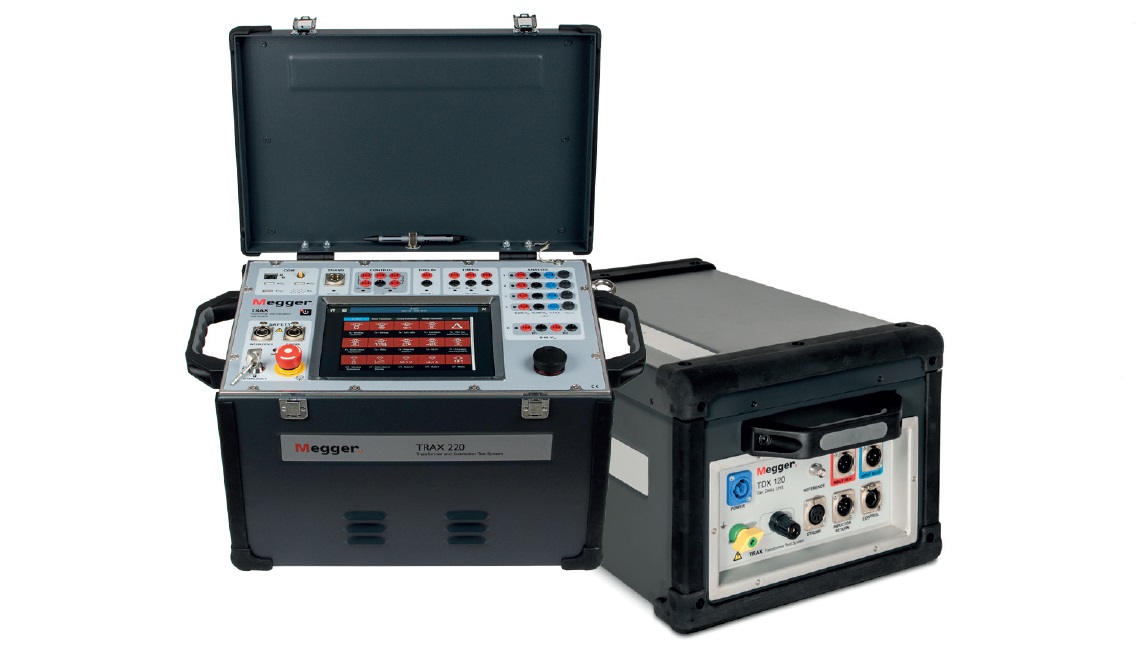

TRAX變壓器及變電站綜合測試儀
TRAX是一款多功能的變電站變壓器測試系統，能夠取代多種功能單一的測試設備。通過一次接線即可完成變壓器主要測試項目，儀器分級顯示測試項目，并具有測試接線圖和接線指示燈，減少測試人員學習成本；使用TRAX進行變電站測試可節省測試人員工作時間、提高工作效率。

案例

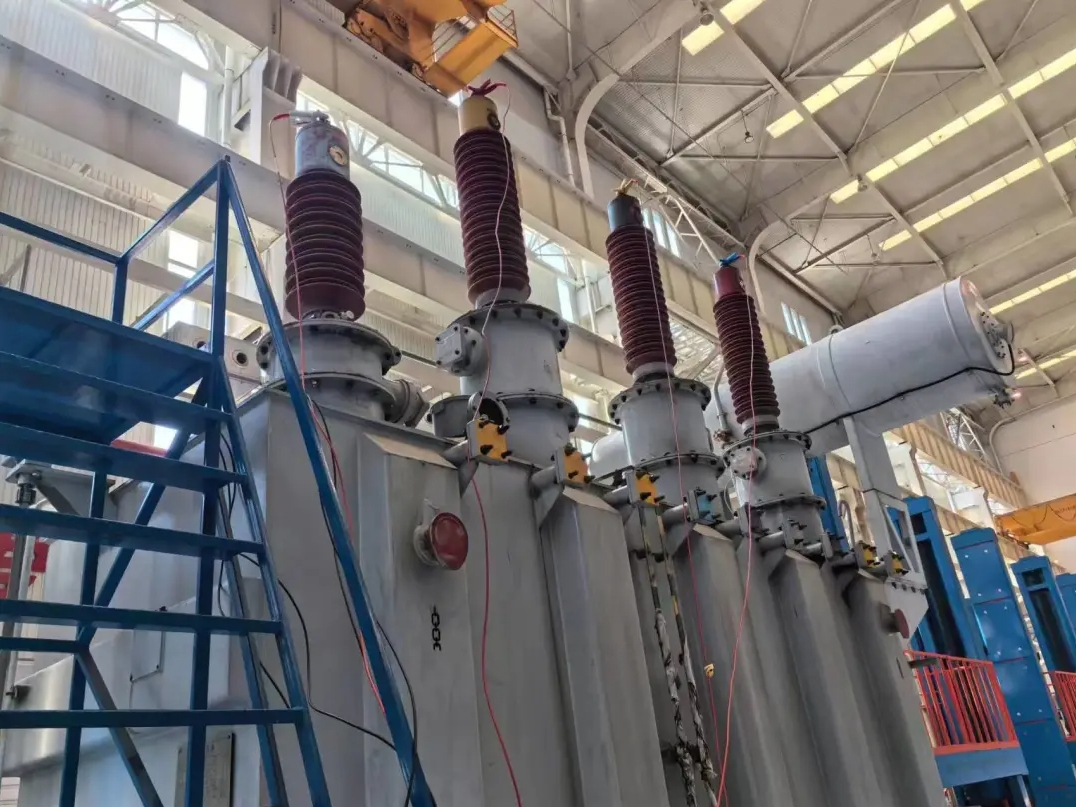

? 某110kV變壓器 ?

TRAX220變壓器及變電站測試系統

2024年7月17日，康高特技術工程師攜帶Megger品牌的明星產品TRAX變壓器及變電站綜合測試儀對某110kV變壓器進行短路阻抗測試。

試品信息如下：

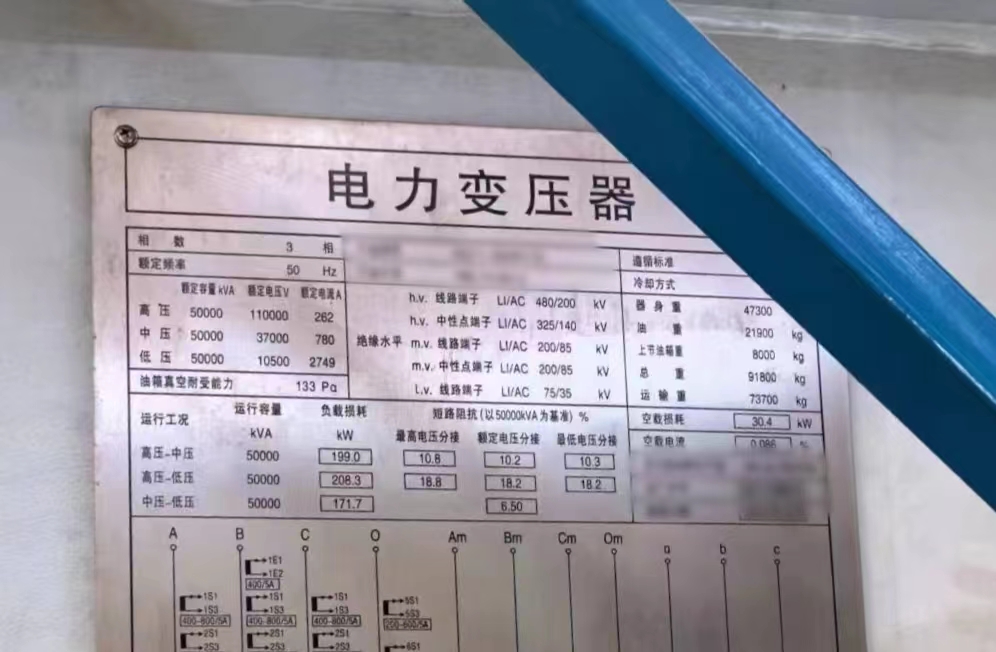

變壓器銘牌

基于銘牌信息進行短路阻抗測試，測試設置及結果如下：

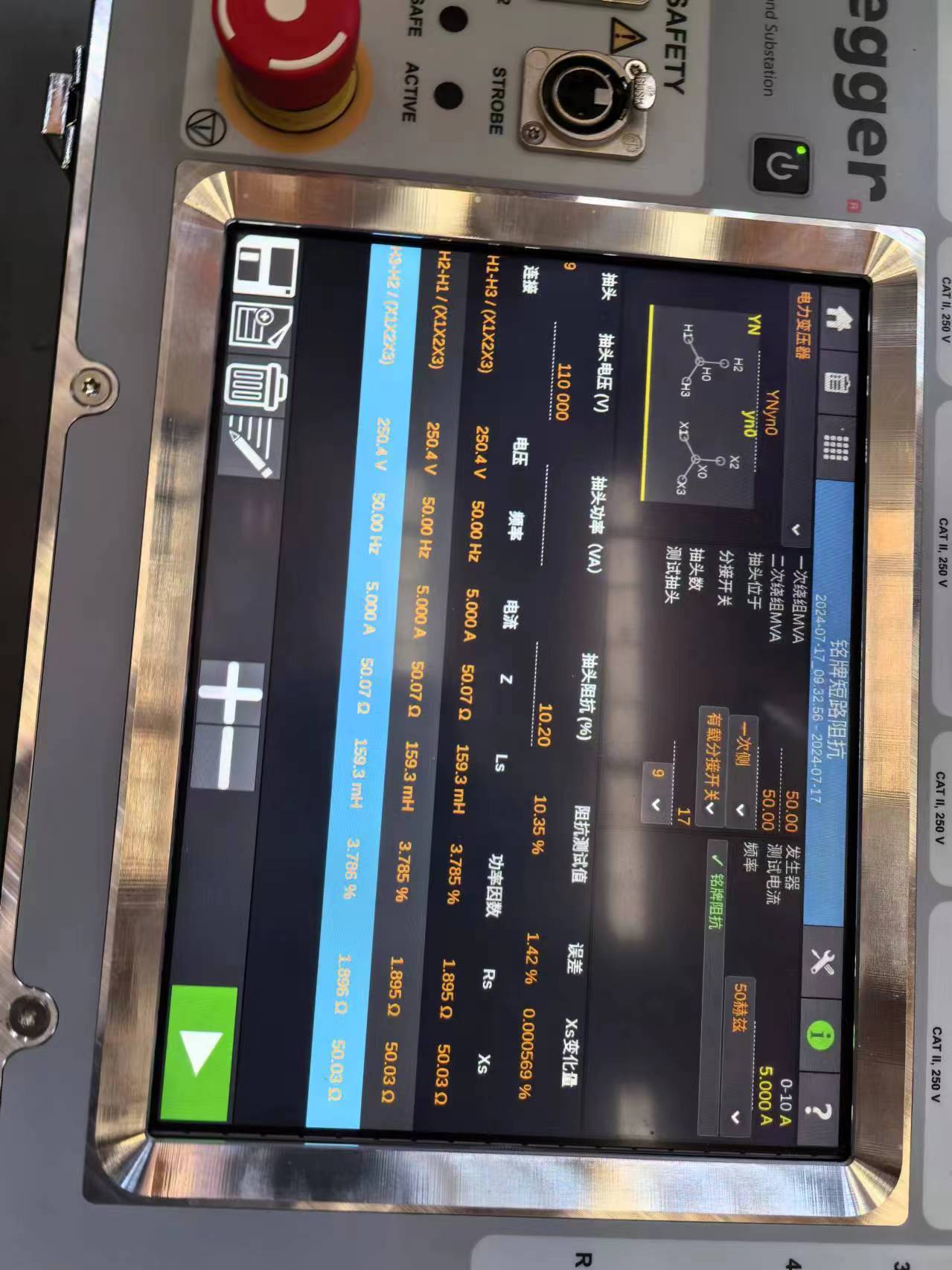

TRAX測試界面

測得銘牌短路阻抗值為10.35%，與銘牌誤差對比為1.42%，儀器演示合格。

TRAX220變壓器及變電站測試系統

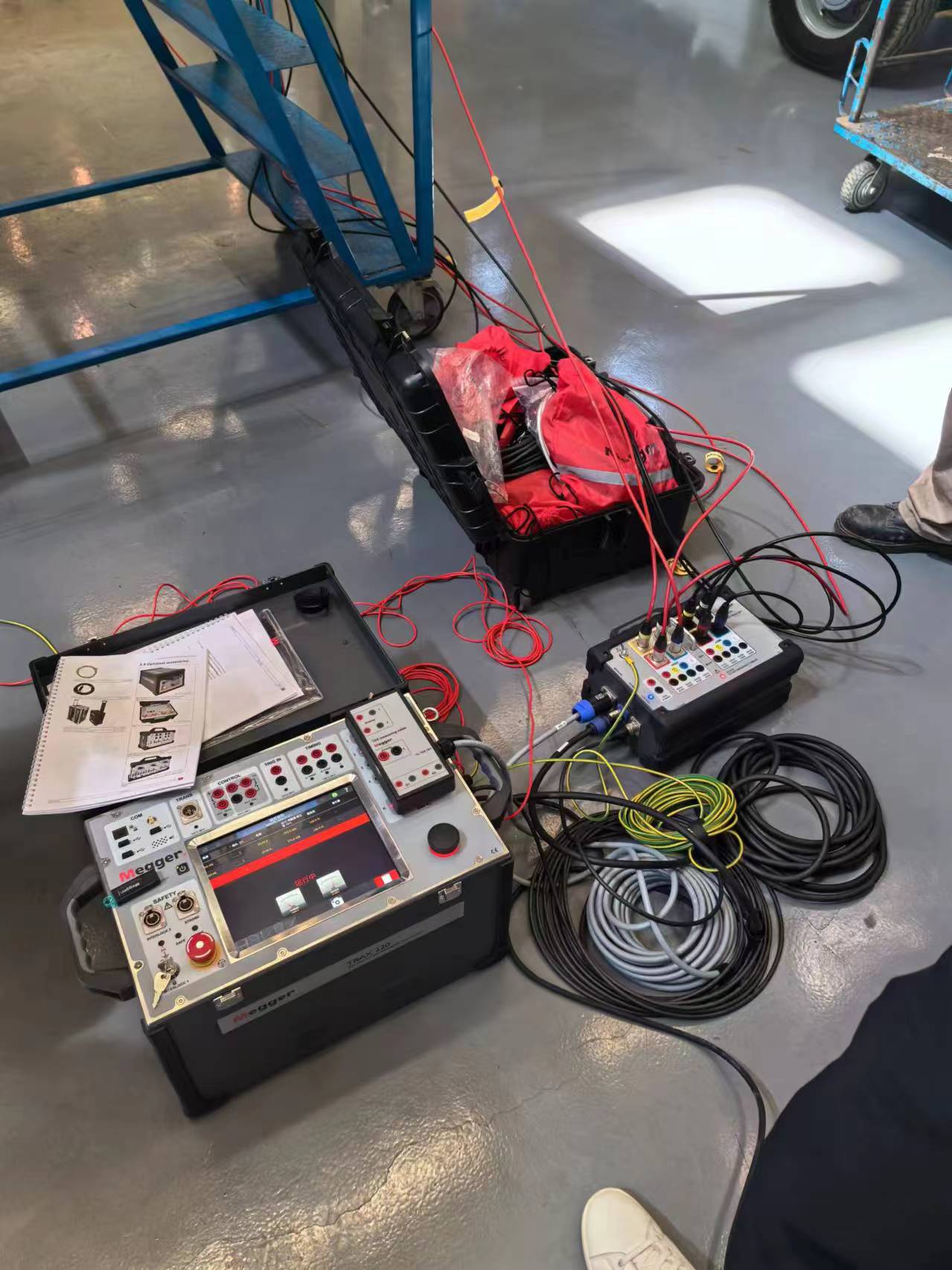

本次測試還搭配了TSX303三相開關盒，通過開關盒，儀器一次接線可以完成變壓器變比、直阻、退磁測試，測試時間僅需幾分鐘。
同時，可以完成有載分接開關、勵磁測試、短路阻抗、雜散損耗測試等。儀器可以通過觸摸屏操作且自帶接線提示，操作十分方便。
