康高特使用MEGGER TM1760 進行20kV斷路器機械特性測試
來源：愛儀器儀表網 發布時間：24-01-18 15:02 作者：陸翠翠 瀏覽次數：56 分類：技術文章
20kV斷路器機械特性測試
TM1760斷路器機械特性測試儀
斷路器
斷路器是變電站中的重要設備，是電網中主要的控制和保護元件，它起著接通和斷開電路、切除和隔離故障部分的重要作用。
斷路器在系統正常運行情況下通過負荷電流，在系統發生接地或短路故障時，用來開斷故障電流，從而*大限度保證站內設備不受故障電流侵害，避免事故進一步擴大，減少負荷損失。因此斷路器機械特性試驗對于電網安全穩定運行十分重要。

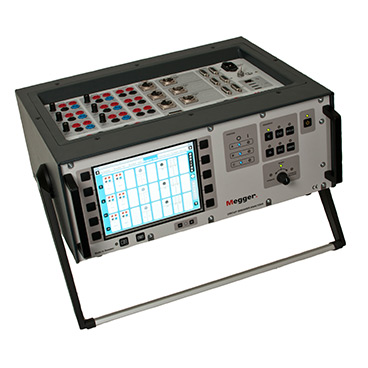

TM1760斷路器機械特性測試儀
TM1760是一款用于斷路器狀態評估的數字儀表，通過測量開關設備的時間、速度、行程、動靜態電阻、線圈電流等參數來評判斷路器的運行狀態。儀器獨有動態電容（DCM）雙端接地測試方法，在針對GIS狹小空間測試時，只需將電流鉗和鐵氧體套件安裝在接地回路即可在雙端接地的情況下進行時間測試，能夠幫助用戶準確、高效地判斷斷路器的狀態。
案例
? 某電站 ?
2024年1月11日，康高特赴某電站對20kV電機斷路器進行機械特性測試，通過日常檢修驗證斷路器工作狀態。
測得斷路器三相分閘時間為：A相35.000ms，B相34.525ms，C相34.800ms。三相合閘時間為：A相48.600ms，B相48.925ms，C相48.200ms。
斷路器三相同期性良好。
動態電阻圖
測試結論：
★測試結果與設備原廠實驗數據吻合，測試結果良好，斷路器工作正常。
