電氣裝置的測量原理及實踐（二）

2 建筑電氣裝置的測量

除了測量之外，對設備的外觀檢查也很重要(比如絕緣材料的顏色，導體型號，可靠的接地,使用的材料)。同時，在想要了解電氣裝置的功能時，需進行一些功能測試，比如電機轉動方向，加熱系統等。本文將詳細討論測量原理及實踐。

不論使用哪種測量儀器測量參數(絕緣電阻，接地電阻，故障回路阻抗等)，測量結果都必須是正確可靠的。

由于存在誤差，測量結果必須進行校正。EN61557標準規定了不同參數的*大允許誤差。

表1.測量結果校正

其中：

R：儀器的測量結果

UL：*大接觸電壓（25或50V）

tL：RCD斷開時間

tLmax：RCD斷開時間*大值

tLmin：RCD斷開時間*小值

IΔN：RCD額定差動電流

2.1、絕緣電阻

電氣裝置的帶電部分及主動導體（例如儀器外殼）之間的絕緣電阻，是防止人體接觸到電源電壓的*基本的安全參數。帶電體之間可能存在短路及漏電流，故帶電體間的絕緣電阻也非常重要。

圖8.接線柜絕緣失效情況

上圖顯示了由于接線柜絕緣材料的失效，相線與金屬外殼之間絕緣失效。此時產生一個故障電流If，流向保護線并經過接地電阻流向大地。在RE上產生的壓降稱為故障電壓。

不同的絕緣材料適用于不同的場合,例如電纜,連接部分,配電柜絕緣材料，開關，電源插座，外殼等。不論使用什么樣的絕緣材料，絕緣電阻應該達到規定的大小，因此需要測量絕緣電阻。

2.1、絕緣電阻測量的介紹

電氣裝置*次與主電源連接之前需要測量絕緣電阻。測量時，應閉合所有的開關，斷開所有的負載，以確保測量不受負載的影響。

測量原理如下：

圖9.絕緣電阻測量原理

U-I原理

測量結果=Ut/I=Ri

其中:

Ut：直流測試電壓(由電壓表V測量)

I：經過絕緣電阻Ri的測試電流(由電流計A測量)

Ri：絕緣電阻

測試電壓的選擇,依賴于被測絕緣電阻所在主電源的額定電壓,測試電壓有以下幾種選項：

?50VDC

?100VDC

?250VDC

?500VDC

?1000VDC

2.1.1、絕緣電阻的測量—導體之間

在所有導體之間進行絕緣電阻的測量，按照以下步驟：

 ?分別測量相線L1，L2，L3和中性線N之間的絕緣電阻

 ?分別測量相線L1，L2，L3和保護線PE之間的絕緣電阻

? 分別測量相線L1和L2、L3

? 測量相線L2和L3

 ?中性線N和保護線PE之間

圖10.絕緣電阻測量示例

注意：

?開始測量前關閉主電源！

?測試過程中所有開關要閉合！

?測試過程中所有負載要斷開！

下表顯示了絕緣電阻*小值的規定

表2.相線之間絕緣電阻的*低允許值

2.1.2、不導電的墻體和地板

在某些場合下，我們會期望房間與保護接地導體間完全絕緣(例如：在實驗室中進行特殊的試驗等)。在這種房間內不會受到電擊，地板和墻都是由絕緣材料做成，且在安裝電氣設備時應滿足：

?出現絕緣故障的情況下，不可能同時觸碰到電位不同的導體

?不可能同時觸碰到主動及被動導體

在這種房間內，將故障電流引入到大地的保護接地線PE是不允許存在的。

絕緣的墻和地板保護操作者在絕緣故障的情況下不受電擊。

使用絕緣電阻測試儀，測量非導電的墻和地板的絕緣電阻時，應按照以下步驟進行(使用下述特殊的測量電極)。

圖11.測試電極

在測試電極和保護接地PE間進行測量，注意保護接地PE一定是在房間外。

為確保接觸良好，應在測試電極和被測物(墻體或地板)之間放一塊潮濕的布。測量時，應對電極施加一定的壓力(地板測量時施加750N，墻體測量時施加250N)。

測試電壓為:

?500V：對地的額定電壓小于500V

?1000V：對地額定電壓大于500V

正確的測試結果應大于：

50 kΩ：對地的額定電壓小于500V

100 kΩ：對地額定電壓大于500V

注意：

?測量時*好使用電壓測試的兩極（反向的測試端），并對測量結果取平均值。

?等測量結果穩定后再讀數。

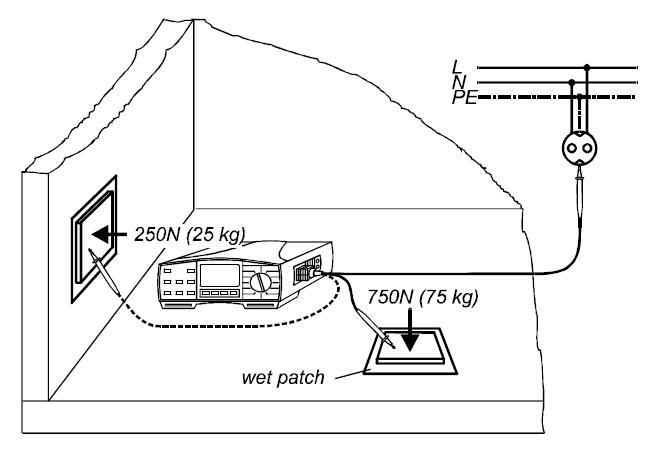

圖12. 墻和地板絕緣電阻的測量
