實驗測試 | 精準“探傷”！UR-15電纜寬頻阻抗譜缺陷定位儀破解隱蔽難題

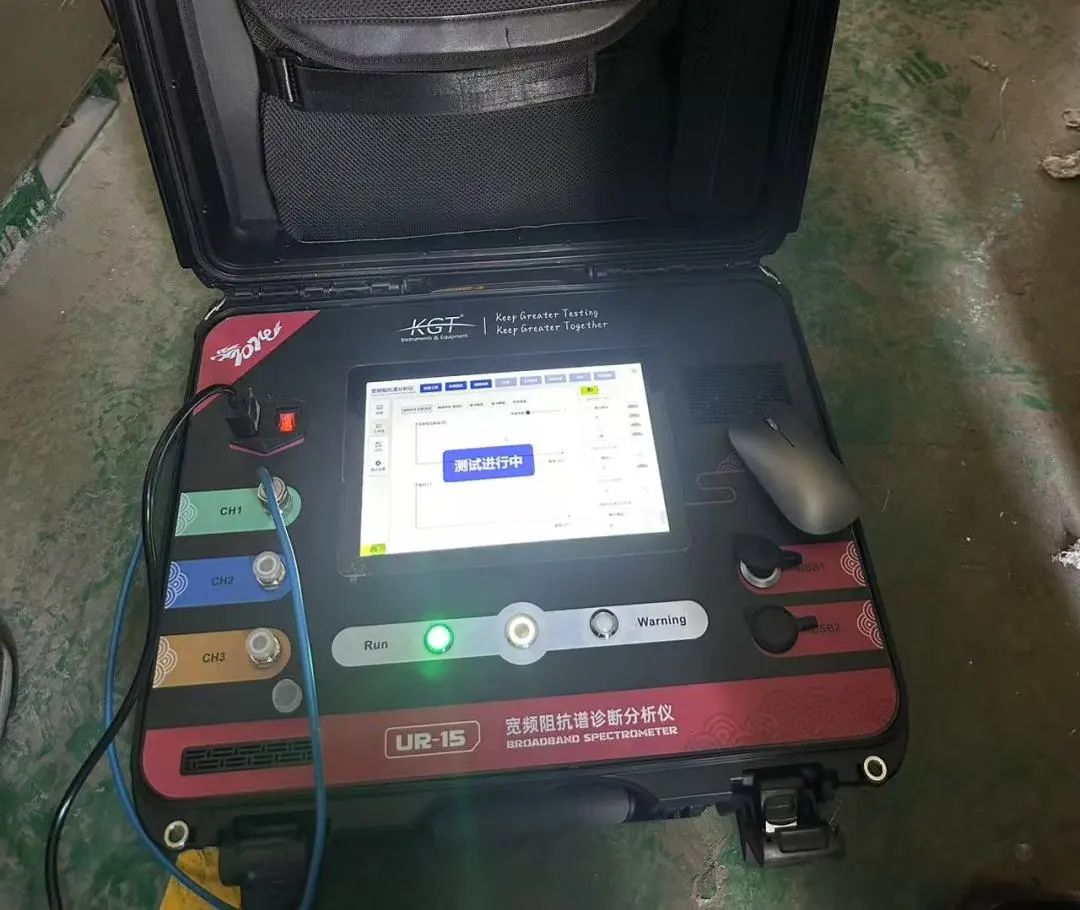

北京康高特儀器設備導讀：2025年2月底，康高特工程師攜自研產品UR-15電纜寬頻阻抗譜缺陷定位儀赴廣東對10KV電纜進行了寬頻波阻抗試驗，被測電纜全長約為1830米。

    該電纜上周通過震蕩波等其他手段發現在1500米左右接頭位置進水，腐爛嚴重，目前該接頭已處理，但仍存在絕緣低的問題，且震蕩波局放未能明顯定位。

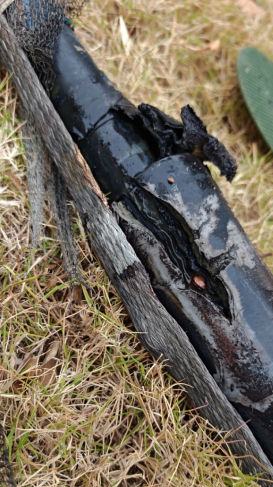

接頭位置進水，腐爛嚴重

FDR實驗結果

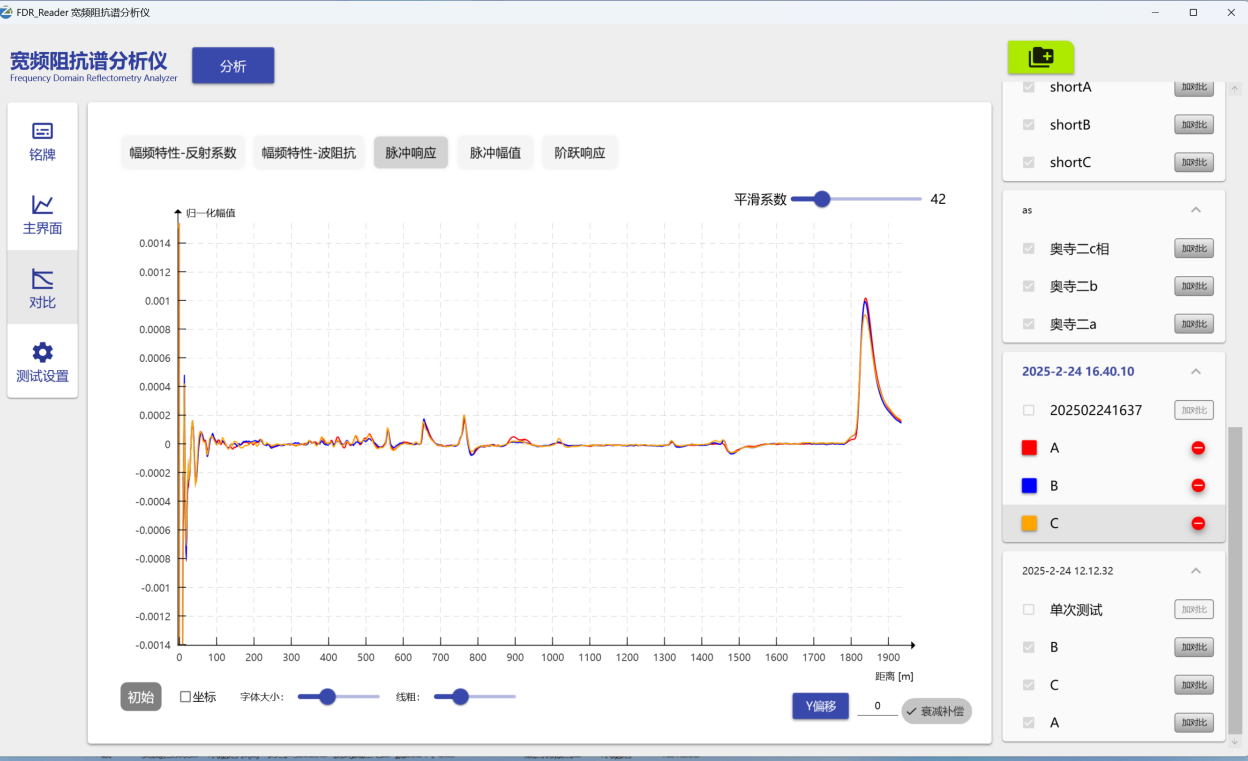

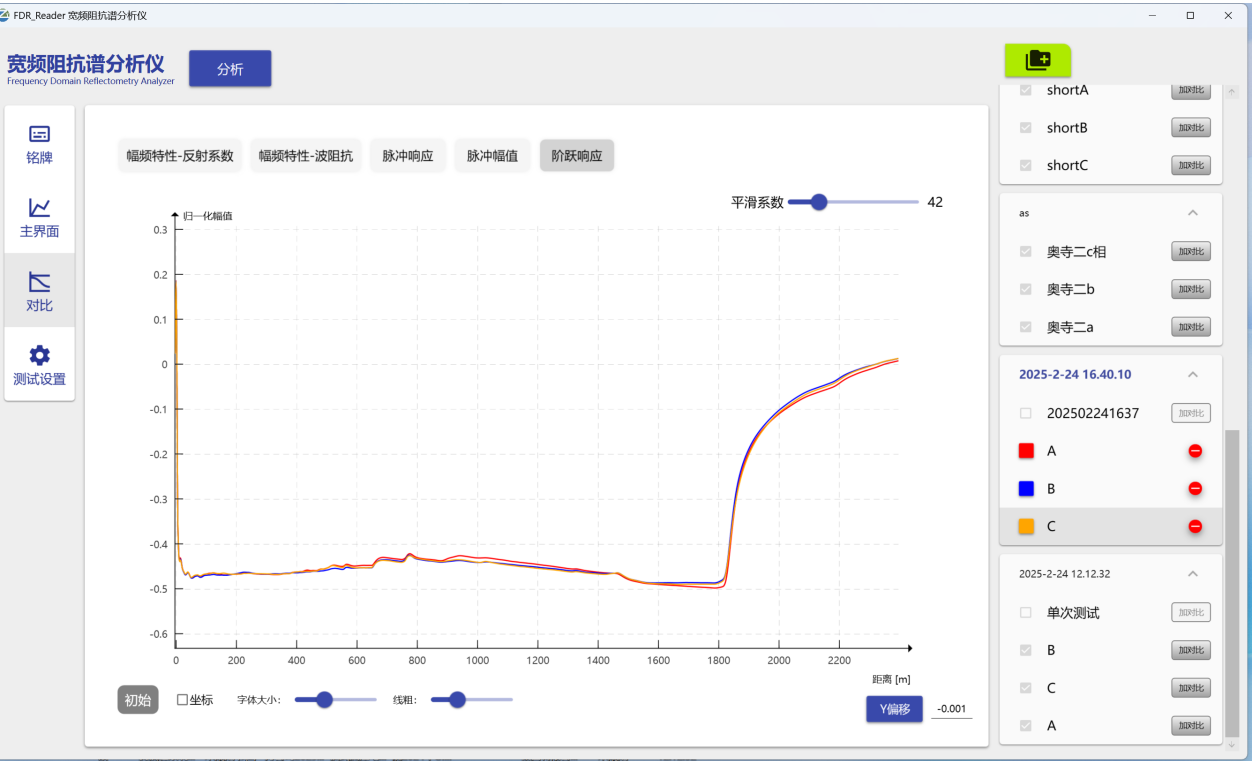

原始數據 /

結果分析 /

測試結論/

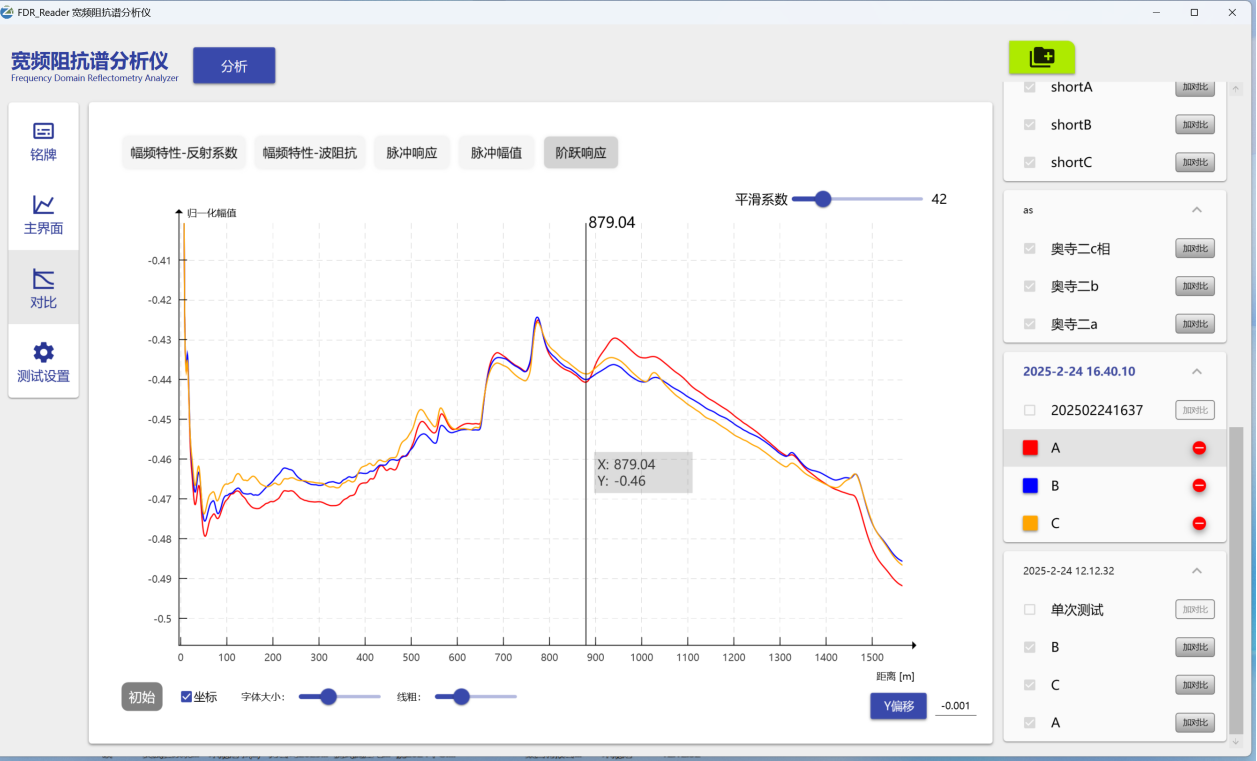

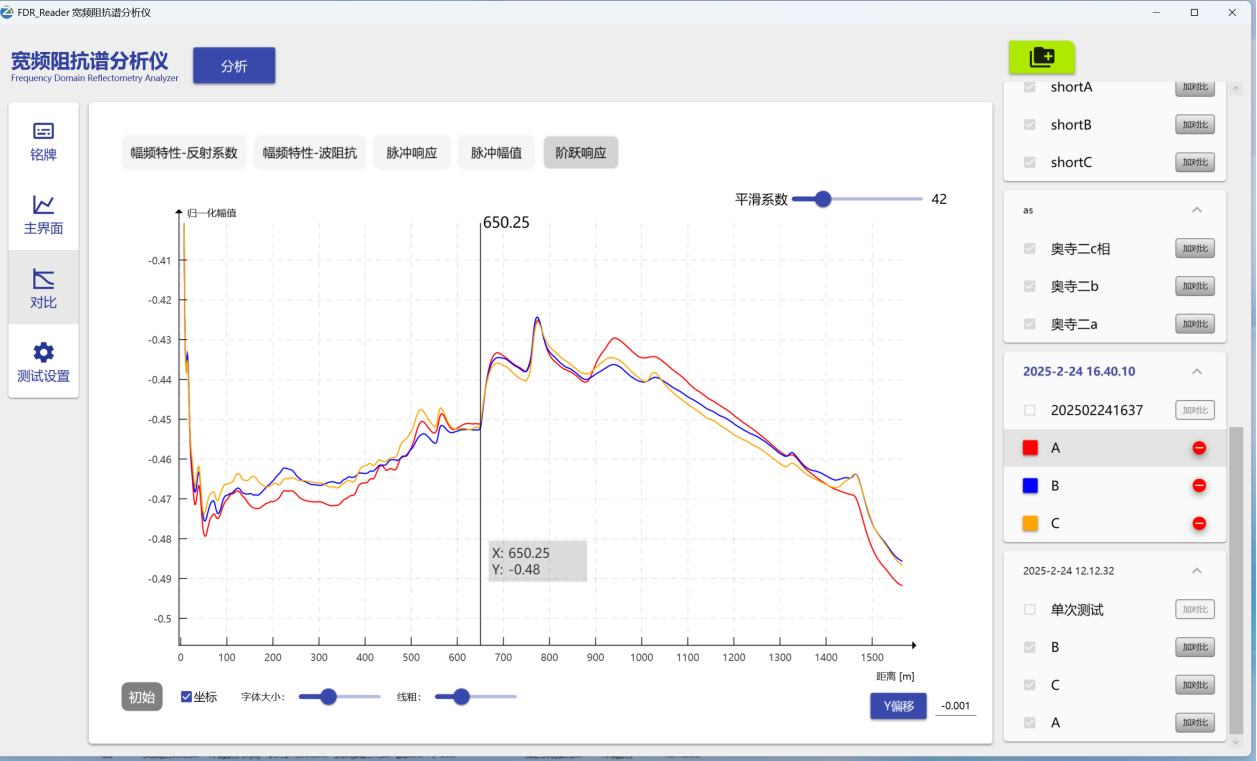

通過對A、B、C三相階躍響應結果對比分析發現，在879.04米處，三相的波阻抗歸一化幅值出現了明顯的分層階躍后大幅下降，該位置導致三相絕緣降低；    同時在650.25米處也出現了三相的階躍增幅，疑似該處發生了進水，建議條件允許的情況下進行檢查維護。
