IDAX300變壓器抗干擾絕緣診斷分析儀，500kV 利州變電站變壓器含水量試驗
來源：愛儀器儀表網 發布時間：24-06-14 11:21 作者：陸翠翠 瀏覽次數：40 分類：技術文章
北京康高特儀器設備導讀：2024年5月下旬日，赴遼寧超高壓使用MEGGER品牌的IDAX300變壓器抗干擾絕緣診斷分析儀對500kV利州變電站3號主變進行變壓器含水量檢測。
? 遼寧超高壓500kV利州變電站 ?
2024年5月下旬，赴遼寧超高壓使用MEGGER品牌的IDAX300變壓器抗干擾絕緣診斷分析儀對500kV利州變電站3號主變進行變壓器含水量檢測。
測試數據及分析如下：

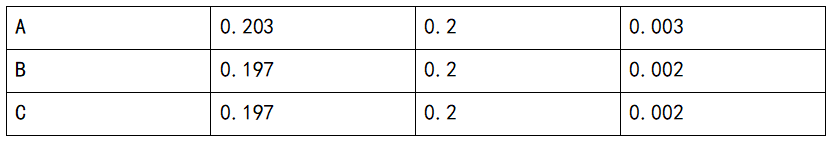

從左至右為介損值，水含量分析和油電導率
所測得變壓器的介損和電導率均處于好的狀態，水含量處于新的。水含量測試結果在1%以下，變壓器含水量為正常狀態。（在DLT1980-2019《變壓器絕緣紙板平均含水量測定法頻域介電譜法》附錄E中，評判500kV變壓器含水量的注意值為1%）

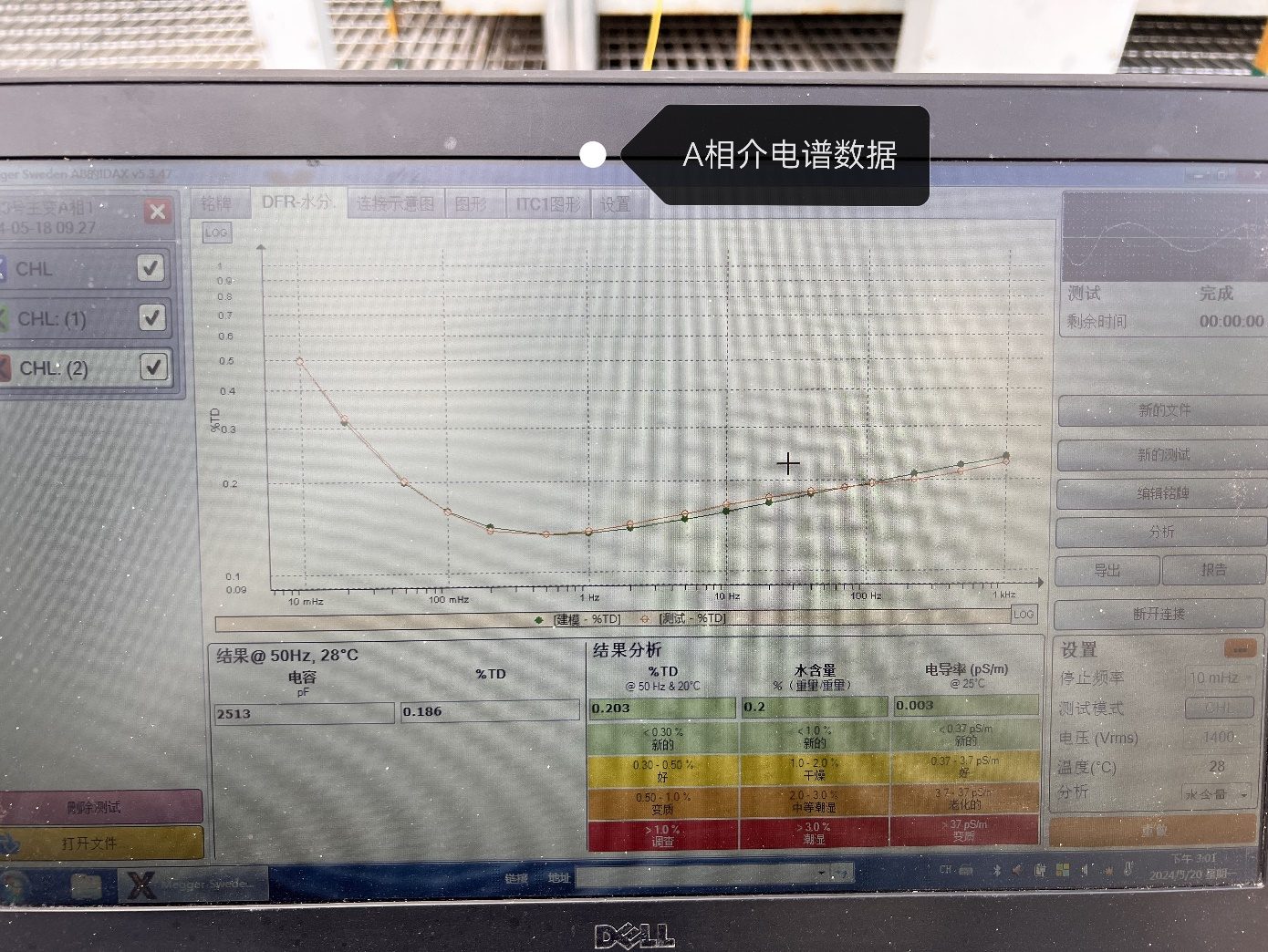

A相

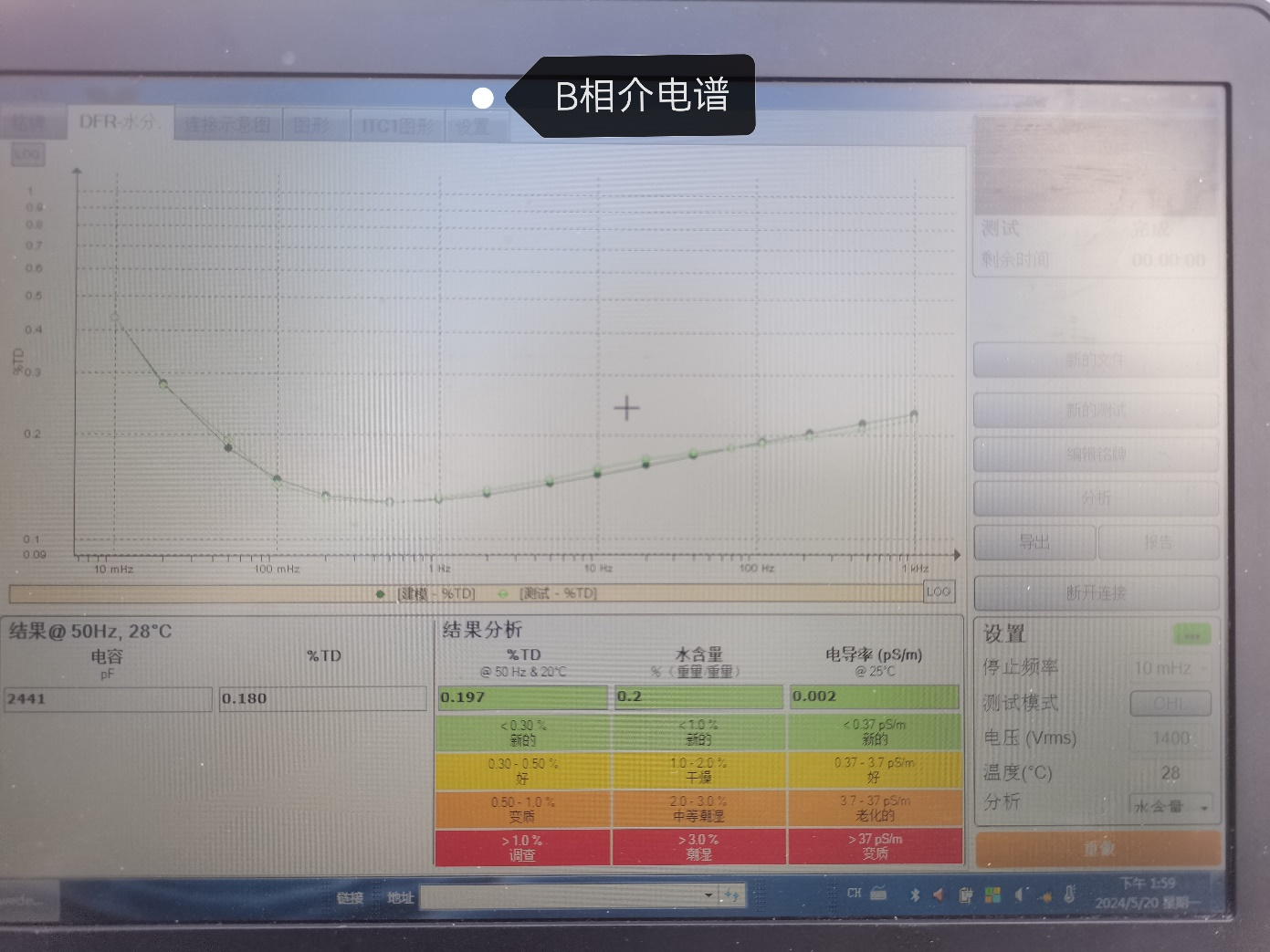

B相
C相
介質譜分析測試的是各個不同頻率下的電容值和介損值，并繪制成電容和介損的頻率曲線。介質譜曲線能夠更為清晰地反映絕緣的狀態，并且有助于判斷測試結果是否存在異常。介損隨頻率改變，從左到右頻率逐次增大?？梢钥吹?，測試結果曲線十分平滑且與模型曲線基本一致。
測試結論：
★本次試驗變壓器含水量正常。
